Проект на разработку группы электрощитов вместе с ВРУ на модернизацию автостоянки. В виду небольшого бюджета все оборудование выбрано ЕКФ.
Расчет электрощита был выполнен в конструкторе электрощитов Электропрайс.
Корпус ЩО-70 и готовый АВР ДКС YON. Изготовление такого щита заняло меньше недели. Компактный и удобный проект и поставка комплектующих у единого производителя очень упрощает работу и инженерам и закупщикам и монтажникам.

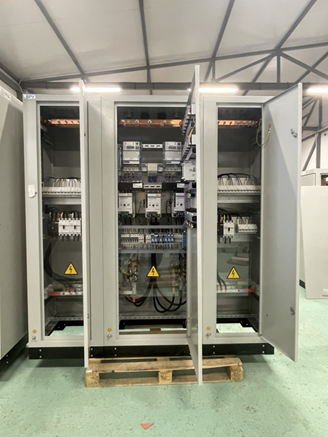

Ниже фотография электрощита ВРУ автостоянки:
Спецификация электрощита:
|
Арт. |
Наименование |
Кол-во |
Произв. |
|
mccb99-400-400m |
Выключатель автоматический 3п 400/400А 42кА ВА-99М PROxima EKF mccb99-400-400m |
3 |
EKF |
|
mccb99m-400-pin-3f |
Панель втычная для ВА-99М 400 переднего присоединения EKF |
3 |
EKF |
|
mccb99m-400-cd2-230ac |
Моторный привод CD2 230B АС ВА-99M 400 EKF |
3 |
EKF |
|
mccb99m-400-ax |
Дополнительный контакт ВА-99М 400 EKF |
3 |
EKF |
|
mccb99m-400-al |
Аварийный контакт ВА-99М 400 EKF |
3 |
EKF |
|
tte-40-400-0.5S |
Трансформатор тока ТТЕ-40-400/5А класс точности 0,5S EKF PROxima |
12 |
EKF |
|
ama-721-400 |
Амперметр AMA-721 аналоговый на панель (72х72) квадратный вырез 400А трансф. подкл. EKF |
6 |
EKF |
|
vma-721-500 |
Вольтметр VMA-721 аналоговый на панель (72х72) квадратный вырез 500В прямое подкл. EKF PROxima |
6 |
EKF |
|
Mеркурий 234 ARTM(2)-03 (D)PBR.L2 |
Счетчик Mеркурий 234 ARTM(2)-03 (D)PBR.L2 5(10) А, оптопорт, RS485, PLСII (Инкотекс) |
2 |
- |
|
kki2-1 |
Коробка клеммная испытательная переходная ККИ2-1 (латунь) EKF |
2 |
EKF |
|
AFS-243 |
Электронный блок автоматического ввода резерва YON AFS-243 |
1 |
DKC |
|
ctr-s-9-220-nc |
Контактор КМЭ малогабаритный 9А 220В 1NC EKF PROxima |
2 |
EKF |
|
ctr-s-01 |
Уcтройство блокировочное КМЭ до 32А EKF PROxima |
1 |
EKF |
|
NDR-120-24 |
NDR-120-24 | Блок питания AC-DC на DIN-рейку 120Вт, выход 24В/5A, рег. вых 12...14В, вход 90:264V AC, 47:63Гц /127:370В DC, выход 24В/5A, рег. вых 12...14В, изоляция 3000В AC, в кожухе 40х125.2х102мм, -20:+70°С |
1 |
- |
|
rpat-22-2-230AC |
Реле промежуточное с кнопкой и мех. индикацией RPAt 22/2 8A 230В AC EKF AVERES |
8 |
EKF |
|
rm5-22-2 |
Разъем для реле РM5 22/2 EKF AVERES |
8 |
EKF |
|
df101-e |
Предохранитель-разъединитель DF 10х38 1Р (тип ПВЦ) EKF |
10 |
EKF |
|
pvc-10x38-6 |
Плавкая вставка цилиндрическая ПВЦ (10х38) 6А EKF |
10 |
EKF |
|
xb2-bd33-65 |
Переключатель BD33 3P короткая ручка 2NO IP65 EKF PROxima |
1 |
EKF |
|
pbn-xb-2-no |
Контакт дополнительный XB-2 NO зеленый EKF PROxima |
2 |
EKF |
|
AFS-RC |
Модуль защиты от коммутационных перенапряжений AFS-RC |
6 |
DKC |
|
sw2c-11s-g |
Кнопка SW2C-11 возвратная зеленая NO+NC EKF PROxima |
3 |
EKF |
|
sw2c-11s-r |
Кнопка SW2C-11 возвратная красная NO+NC EKF PROxima |
3 |
EKF |
|
ledm-ad16-w |
Матрица светодиодная AD16-22HS белый 230 В AC EKF PROxima |
0 |
EKF |
|
ledm-ad16-o |
Матрица светодиодная AD16-22HS желтый 230 В AC EKF PROxima |
4 |
EKF |
|
ledm-ad16-g |
Матрица светодиодная AD16-22HS зеленый 230 В AC EKF PROxima |
4 |
EKF |
|
ledm-ad16-r |
Матрица светодиодная AD16-22HS красный 230 В AC EKF PROxima |
3 |
EKF |
|
lh-20-25 |
Держатель маркировки LH (20x25мм) EKF PROxima |
18 |
EKF |
