Проектирование шкафа автоматического ввода резерва (ШАВР)
Автоматический ввод резерва, ABP (шкаф АВР, щит ABP) – электронное устройство защиты сегмента сети от проблем с основным источником питания путем переключения на резерв.
Переключение в современных моделях происходит очень быстро, так что остаётся незаметным для потребителей электроэнергии. При появлении напряжения на основной питающей линии автоматика может переключиться обратно или остаться на резервной, в зависимости от настроек.
Устройства АВР очень востребованы, так как обесточивание современного производства может привести к большим экономическим потерям. Нуждаются в бесперебойном питании и многие другие организации, например больницы.
Схемы ввода АВР могут размещаться в отдельных шкафах, а могут быть частью других устройств – ГРЩ или ВРУ, например.
Существуют различные типовые схемы АВР – для генератора с автозапуском, на автоматах с приводом, на контакторах, на магнитных пускателях, на 2 ввода и на 3 ввода и т.д. Почти всегда в схеме АВР присутствует реле контроля фаз.
Проектирование АВР
На начальном этапе проектирования, подготовке технического задания, необходимо определиться с типом АВР и сформировать список требований к устройству.
Выбор типа устройства автоматического ввода резерва – зависит от вида деятельности организации, финансовых возможностей заказчика, переключаемой мощности, наличия надежных резервных источников питания. Главный вопрос – есть ли в данном случае необходимость в «мгновенном», незаметном для потребителей переключении.
Когда резервных источников питания нет, остается вариант с запуском генераторов, что занимает довольно много времени, минуты. Чувствительные к исчезновению напряжения сегменты сети на это время могут быть защищены локальными аккумуляторными источниками бесперебойного питания.
Требования к аппаратуре:
- соблюдение минимального времени переключения;
- независимость срабатывание АВР;
- обратное переключение на основной источник при восстановлении его работоспособности, с возможной специальной задержкой;
- если резервный источник питания имеет ограничения по мощности, должно быть предусмотрено разделение потребителей на главных и второстепенных, с отключением последних при переходе на резерв;
- обязательно должен быть ручной режим переключения;

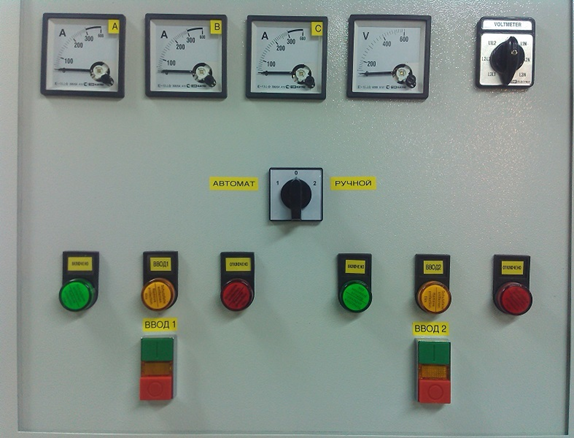

- наличие достаточного информирования оператора – индикаторы, вольтметры и т.д;
- функции защиты;
- безопасность в работе и обслуживании.
По завершении этапа проектирования подготавливаются все необходимые для производства схемы и документы.
Компания «Снаб-Электро» уже много лет занимается разработкой и производством щитового электрооборудования в СПБ. Поэтому наши специалисты могут помочь в любой ситуации: если Вы захотите создать АВР под ваши потребности, или собрать шкаф АВР по имеющемуся у вас проекту, или подобрать готовое устройство АВР (с возможной его модернизацией) из имеющихся у нас на складе моделей.
У нас можно купить готовые стандартные щиты ШАВР в СПб, заказать нестандартные по вашему проекту или создать проект с нуля. Благодаря собственному производству и сборке ШАВР, ШУН, ШУЗ, ШПЧ, ГРЩ, ВРУ, силовых шкафов и других видов НКУ мы можем предложить клиентам в Санкт-Петербурге очень привлекательные цены. Кроме того, наши специалисты проводят подключение ШАВР и дальнейшее регулярное техническое обслуживание и ремонт. Наш опыт – ваше преимущество.
