Проектирование шкафа управления КНС (ШУ КНС)

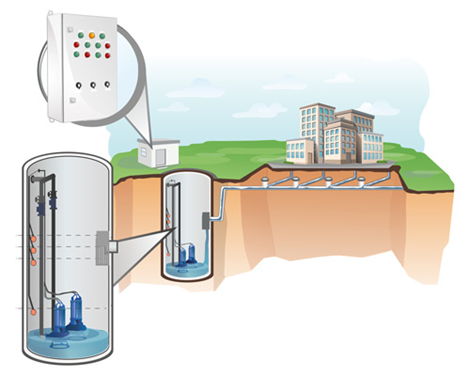

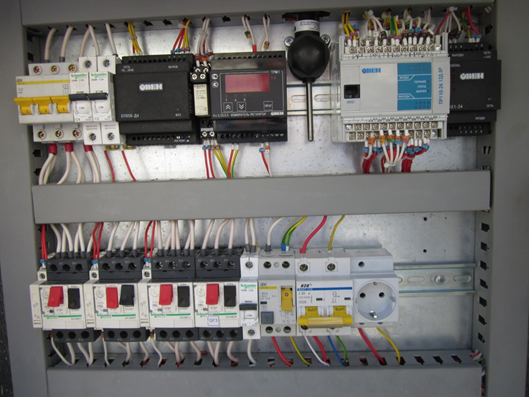

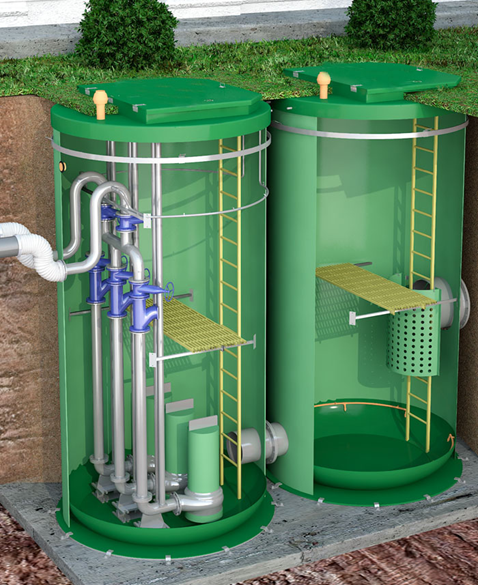

Канализационно-насосные станции (КНС) и, соответственно, шкафы управления насосами КНС (ШУ КНС, щиты управления КНС) применяются в системах дренирования, перекачивания и очистки сточных вод, в промышленности. В шкафах размещается аппаратура для запуска и остановки двигателей насосов (в КНС их не менее двух для резервирования), системы управления, автоматики, контроля, индикации, сигнализации о неисправностях. К ШУ подключаются датчики-поплавки. Возможна установка различной дополнительной аппаратуры.

Проектирование ШУ КНС

При создании с нуля шкафа управления КНС на начальном этапе (техническое задание) формулируются все задачи, которые должна решать данная станция, и собирается полная информация об установленных насосах и датчиках (обычно данные из паспорта изделия от завода-изготовителя).

Для электродвигателей насосов: тип мотора, мощность, стартовый и рабочий ток, крутящий момент (в том числе при старте), число оборотов, ток КЗ. Возможна ли работа данного двигателя с инвертором.

Производительность установленных насосов с двигателями должна перекрывать с запасом планируемый пиковый приток сточных вод.

Задачи для электроаппаратуры:

  • Пуск/остановка двигателей, с возможным ограничением пусковых токов. ШУ для маломощных насосов может использовать прямой пуск, для мощных ставится устройство «плавный пуск» или инвертор.
  • Индикация – показывать текущее состояние сети, наличие фаз, работает мотор или стоит, потребляемый ток, уровень воды и т.д.
  • Возможность переключения Ручное управление/Автоматическое управление.
  • Кнопки ручного управления.
  • Автоматическое управление – управление насосами КНС для поддержания заданного уровня воды в колодцах, резервирования, выравнивания наработки насосов.
  • Функции защиты: от короткого замыкания, перегрузки, пропадания фазы, перегрева.
  • Безопасность работы персонала при обслуживания установки.
  • Возможные дополнительные функции, например автоматический ввод резерва, или учет моточасов.

Итог проектирования – всё, что нужно для начала производства: принципиальная схема, монтажная схема, схема подключения, спецификации, чертежи и т.д. Это ответственный этап, на котором должны быть учтены все действующие правила и нормативы, заложен требуемый функционал. Современные разработки, кроме того, должны быть эргономичны, удобны в использовании, иметь определенную внешнюю эстетику.

Компания «Снаб-Электро» уже много лет занимается разработкой и производством щитового электрооборудования в СПБ. Поэтому мы можем помочь в любой ситуации - если вы захотите создать ШУД под ваши потребности, или собрать шкаф по имеющемуся у вас проекту, или подобрать готовый ШУ КНС (с возможной его модернизацией) из имеющихся у нас на складе зарекомендовавших себя моделей.

У нас можно купить готовые стандартные ШУ КНС в СПб, заказать нестандартные по вашему проекту или создать проект с нуля. Благодаря собственному производству и сборке ШУ КНС, ШАВР, ШУН, ШУЗ, ШПЧ, ГРЩ, силовых шкафов и других видов НКУ мы можем предложить клиентам в Санкт-Петербурге очень привлекательные цены. Кроме того, наши специалисты проводят подключение ШУ КНС и дальнейшее регулярное техническое обслуживание и ремонт. Наш опыт – ваше преимущество.

Проекты и дополнительня информация о сборке ШУ КНС: Перейти

Статьи о шкафах ШУ КНС:Читать

Заказать сборку ШУ КНС:Перейти

Заказать ПНР ШУ КНС: Перейти

Если у вас есть запрос на сборку ШУН или остались вопросы, напишите нам на info@snab-electro.com или заполните форму обратной связи!
