Проектирование шкафа управления двигателем (ШУД, ШУЭ)

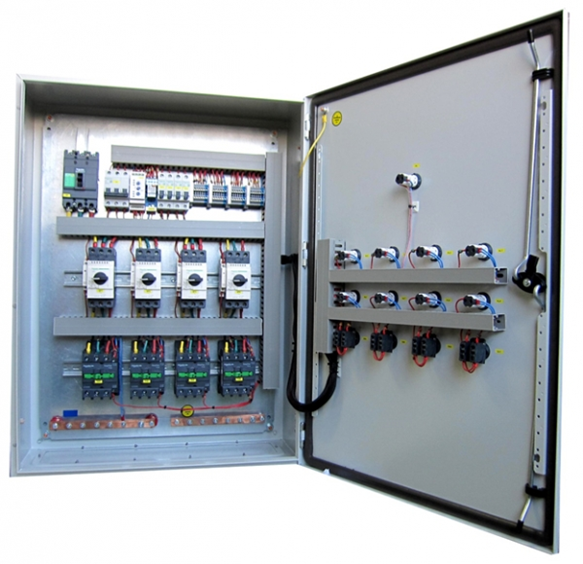

Шкаф, или щит управления двигателем (ШУД) – электротехнический комплекс для управления, защиты и контроля работы электродвигателя. Аппаратура комплекса защищает мотор от опасных режимов работы, увеличивая его ресурс, а локальную электросеть – от больших токов при прямом пуске мощного двигателя.

Электродвигатели – возможно, самый частый способ применения электричества в быту и на производстве, поэтому правильно и эффективно работающие шкафы управления очень востребованы. Они должны соответствовать типу и мощности мотора, быть безопасными и выполнять поставленные перед ними задачи. В них может быть размещено управление несколькими двигателями и другая дополнительная аппаратура.

Этап проектирования

Компания «Снаб-Электро» уже много лет занимается разработкой и производством щитового электрооборудования в СПБ. Мы точно знаем, что самый важный этап создания любой электроустановки – этап проектирования. Именно здесь закладываются, а потом реализуются все базовые характеристики оборудования.

Первый этап работы – это подготовка технического задания. При этом сводится воедино вся необходимая для начала проектирования информация: сведения о моторе (моторах), для которого создаётся шкаф управления, и перечень требований к самой электроустановке (список задач, которые она должна решать).

Второй этап – проектирование. После этого этапа производственники получают всё, что им нужно для сборки ШУД или другой установки: электрическую схему шкафа управления двигателем, схему подключения щита, спецификации, чертежи, описания. После завершения проектирования можно собирать и тестировать пробный экземпляр (следующий этап), если потребуется, вносить в конструкцию изменения, чтобы она соответствовала требуемым параметрам, и затем переходить к собственно производству.

Что нужно знать перед проектированием

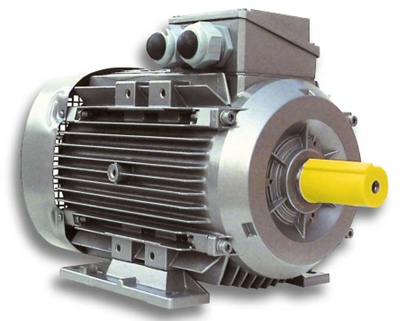

Основные характеристики электродвигателя – его тип, мощность, стартовый и рабочий ток, крутящий момент (в том числе при старте), число оборотов, ток КЗ. Возможна ли работа с инвертором. Обычно всё это есть в заводском паспорте мотора.

Требования к электроаппаратуре:

• Пуск/остановка двигателя, с возможным ограничением пусковых токов.
• Индикация – показывать текущее состояние сети, наличие фаз, работает мотор или стоит, потребляемый ток, обороты и т.д.
• Возможность переключения Ручное управление/Автоматическое управление.
• Кнопки ручного управления.
• Автоматическое управление – управление двигателем для поддержания какого-либо параметра.
• Функции защиты: от короткого замыкания, перегрузки, пропадания фазы, перегрева.
• Безопасность работы персонала при обслуживания установки.

На любом этапе работы компания «Снаб-Электро» поможет вам – если вы захотите создать ШУД под ваши потребности, или собрать шкаф по имеющемуся у вас проекту, или подобрать готовый ШУД (с возможной модернизацией) из имеющихся у нас на складе проверенных временем моделей.

У нас можно купить готовые стандартные ШУД в СПб, заказать нестандартные по вашему проекту или создать проект с нуля. Благодаря собственному производству и сборке ШУД, ШАВР, ШУН, ШУЗ, ШПЧ, ГРЩ, силовых шкафов и других видов НКУ мы можем предложить клиентам в Санкт-Петербурге очень привлекательные цены. Кроме того, наши специалисты проводят подключение ШУД и дальнейшее регулярное техническое обслуживание и ремонт. Наш опыт – ваше преимущество.
