Проектирование шкафа управления насосами (ШУН)

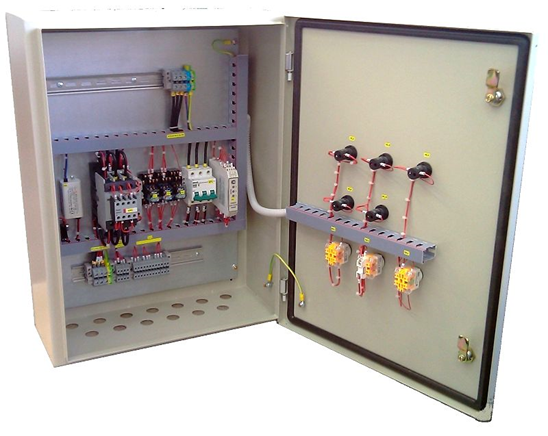

Шкаф управления насосом (ШУН) – собирательное название смонтированной в одном корпусе аппаратуры для пуска и остановки электродвигателя насоса, автоматики, цепей управления, контроля, индикации, сигнализации о неисправностях.

Насосы повсеместно используются в промышленности – подъём воды из скважины, дренаж, системы канализации и т.д. А значит, всё это многообразие насосов нуждается в аппаратуре управления. Очевидно, что эта аппаратура должна соответствовать типу двигателя и решаемым задачам. Кроме того, это может быть шкаф управления 2-мя, 3-мя и 4-мя насосами, с частотным преобразователем, с подключением к внешней системе автоматического управления и другими дополнительными функциями.

Самый важный этап

Мы, компания «Снаб-Электро», уже много лет занимаемся разработкой и производством щитового электрооборудования и можем точно сказать, что самый важный этап создания какой-либо электроустановки – этап проектирования, когда закладываются все характеристики.

 «На выходе» после этого этапа производственники получают всё, что им нужно для сборки ШУН или другой установки: принципиальную электрическую схему шкафа управления насосами, схему подключения, спецификации, чертежи, описания. Можно собирать и тестировать пробный экземпляр, если потребуется, вносить в конструкцию изменения, чтобы она соответствовала требуемым параметрам.

«На входе» проектного этапа нужна подробная информация об электромоторе, которым нужно будет управлять; как можно более точно сформулированные задачи, которые предстоит решать будущей электроустановке (требования к ней). Мотор и насос тоже могут подбираться, исходя из поставленных задач. Всё это результат первого этапа, подготовки технического задания.

Что нужно знать

Основные характеристики мотора – его тип, мощность, стартовый и рабочий ток, крутящий момент (в том числе при старте), число оборотов, ток КЗ. Обычно всё это есть в паспорте.

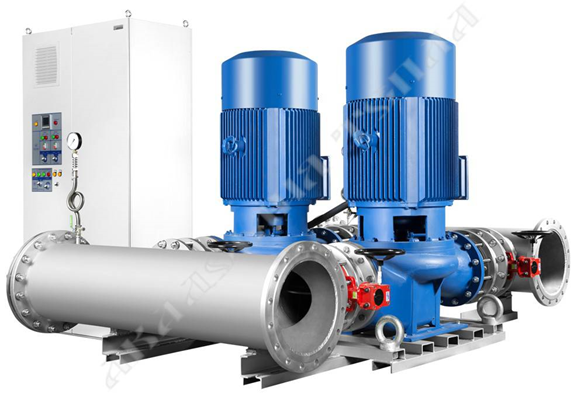

Насос может быть отдельным устройством или представлять собой единый блок с мотором. Его характеристики – производительность и напор в зависимости от оборотов (рабочая кривая), рабочая точка (с оптимальными параметрами, максимальным КПД). Тоже паспортные данные.

Требования к насосной установке:

  • Производительность по воде и напор (или минимальный напор), рабочий диапазон давления.
  • Должна ли быть регулировка производительности насоса (инвертор в системе управления).
  • Критерии управления: когда насос должен запуститься и когда остановиться.

Задачи, решаемые электроаппаратурой:

  • Пуск/остановка, с возможным ограничением пусковых токов.
  • Индикация – показывать текущее состояние сети, наличие фаз, работает мотор или стоит, сухой ход, уровень, давление и т.д.
  • Ручное управление.
  • Автоматизация – управление насосом для поддержания какого-либо параметра – уровня воды в баке, температуры отопления и т.д.
  • Защита: от короткого замыкания, перегрузки, пропадания фазы, сухого хода.
  • Безопасность – защита персонала при обслуживания установки.

Компания «Снаб-Электро» поможет вам на любом этапе – если вы захотите создать ШУН с нуля под ваши потребности, или собрать шкаф по имеющемуся у вас проекту, или подобрать готовый ШУН из имеющихся у нас на складе проверенных временем моделей.

У нас можно купить готовые стандартные щиты ШУН в СПб, заказать нестандартные по вашему проекту или создать проект с нуля. Благодаря собственному производству и сборке ШУН, ШУЗ, ШПЧ, ГРЩ, ВРУ, силовых шкафов и других видов НКУ мы можем предложить клиентам в Санкт-Петербурге очень привлекательные цены. Кроме того, наши специалисты проводят подключение ШУЗ и дальнейшее регулярное техническое обслуживание и ремонт. Наш опыт – ваше преимущество.
