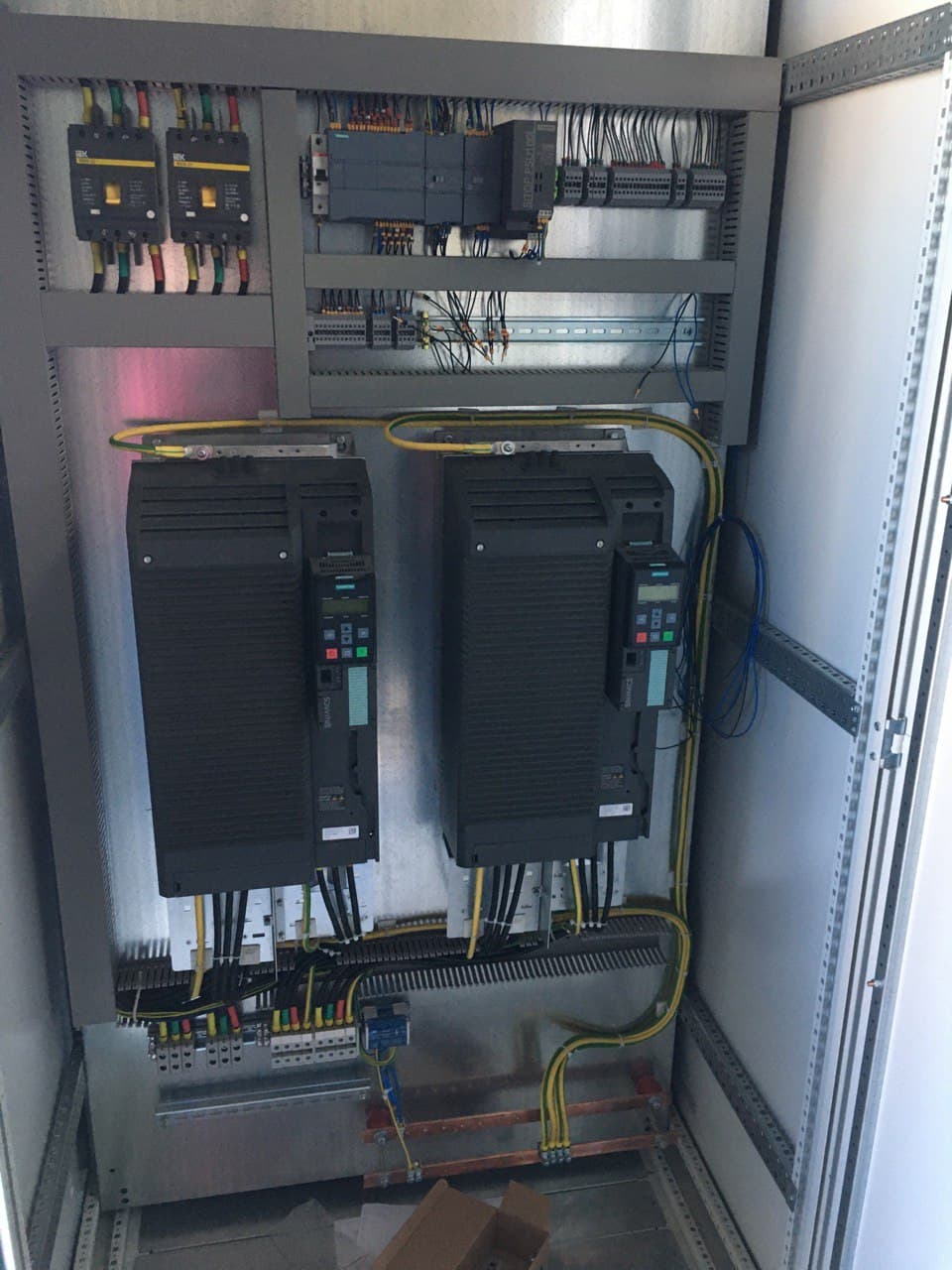

ШПЧ на базе Siemens

        В январе 2021 г. был собран шкаф управления насосами на оборудовании Siemens. Шкаф состоит из сенсорной панели KTP700, плк S7-1200 и частотных преобразователях. Управление частотными преобразователями сделано на шине Profinet, что сильно упростило монтаж и расключение оборудования внутри шкафа. Данный шкаф был отправлен на Ижорский завод.

Дата изготовления - январь 2021 г.

РУНН 2000А

        В августе 2020 г. было собрано распределительное устройство РУНН на 2000 А. Производителем автоматических выключателей был выбран КОНТРАКТОР (Протон ВА 50-45 Про с блоком МРТ GF). Стоит отметить отличное качество сборки автомата ПРОТОН, АВР собран на моторный приводах. Ошиновка выполнена на алюминии 120х10. Корпуса взяты ШНС IP54 у производителя НПК МОРСВЯЗЬАВТОМАТИКА.

Дата изготовления - август 2020 г.




РУНН-0,4 кВ 3200А

Оборудование предназначено  для установки в трансформаторной подстанции в производственном комплексе в г. Санкт-Петербург.

Выбраны воздушные автоматические выключатели серии Протон (пр-во "Контактор"), тройная алюминиевая шина 100х10. Так как у Заказчика были обязательные ограничения по габаритам РУНН - конструктив шкафа получился достаточно наполненным и сборка стала трудоемкой.

Дата изготовления - ноябрь 2019 г.

Проект:

Готовый щит:



Шкаф управления ВОЦ на АЭС

Шкаф управления охлаждением воды для атомного реактора. Оборудование спроектировано со всеми требования атомной промышленности и соответствующей приемкой.

В качестве системы управления был выбран промышленный контроллер фирмы "Segnetics" TRIM5 с большим количество модулей расширения.

Управление двигателями реализовано с помощью преобразователей частоты и байпасом на каждый двигатель. Ввод на мотор-автоматах производства Hyundai.

Дата изготовления - октябрь 2019 г.

Проект:

Готовый щит:

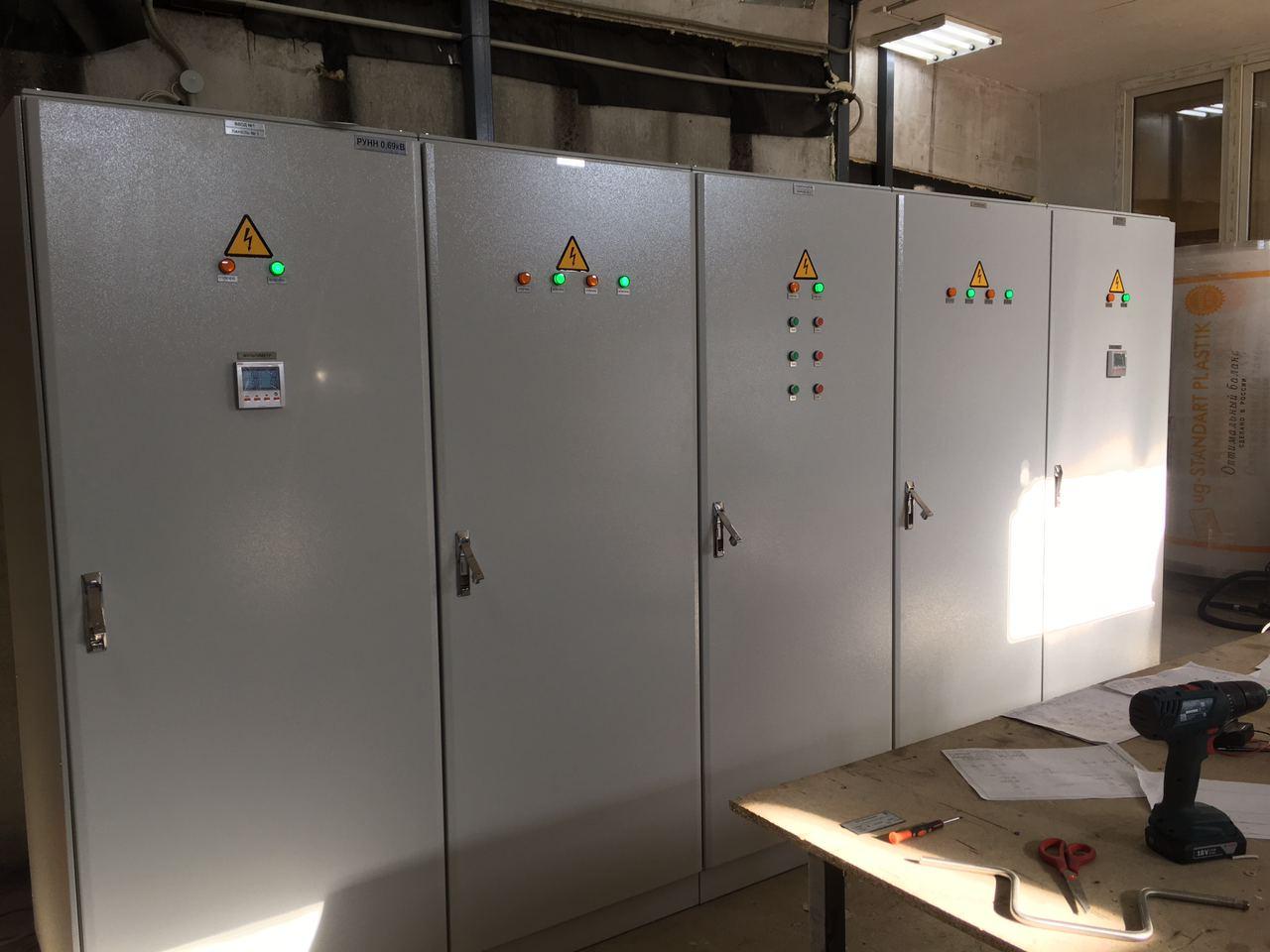

ГРЩ 2500А для завода DRB RUS

В начале 2020 г. корейская компания DRB RUS обратилась к нам для поставки распределительного устройства для их строящегося завода в г. Санкт-Петербург. Изначально ГРЩ был на ABB, но из-за закрытых границ (пандемия COVID-19) и сжатых сроков были выбраны комплектующие производства Hyundai.

По исполнению ГРЩ представляет собой 5 панелей, с 4-мя рубильниками реверсивного и обычного исполнения. Ошиновка медная.

Дата изготовления - апрель 2020 г.



ГРЩ 1600А для трамвайного парка

В рамках переоборудования парка в г. Санкт-Петербург был сконструирован и собран распределительный шкаф из 11 панелей.

Исходя из бюджета оборудование собрано из комплектующих IEK, двойной алюминиевой шины, корпусов производства БЭТ.

Шкаф был спроектирован таким образом, что бы для перевозки его можно было разобрать на 5 частей по 2-3 панели. На объекте его собрали, объединив магистральную шину между корпусами.

Дата изготовления - январь 2020 г.

Проект:

Готовый щит:

Шкаф управления КНС

ШУКНС состоит из вводных автоматов, системы управления и отходящих устройств. Система управления в зависимости от требований, может быть реализована на базе реле или программируемых логических контроллеров с сенсорной панелью. Пуск насосов осуществляется прямым пуском (контакторы), устройством плавного пуска или преобразователем частоты. В нашей линейке оборудования собираем электрощиты ШУКНС уличного исполнения УХЛ1 и внутреннего УХЛ4.

Мощность одного насоса в нашей линейке не превышает 90 кВт.

Проект:

Готовый щит:

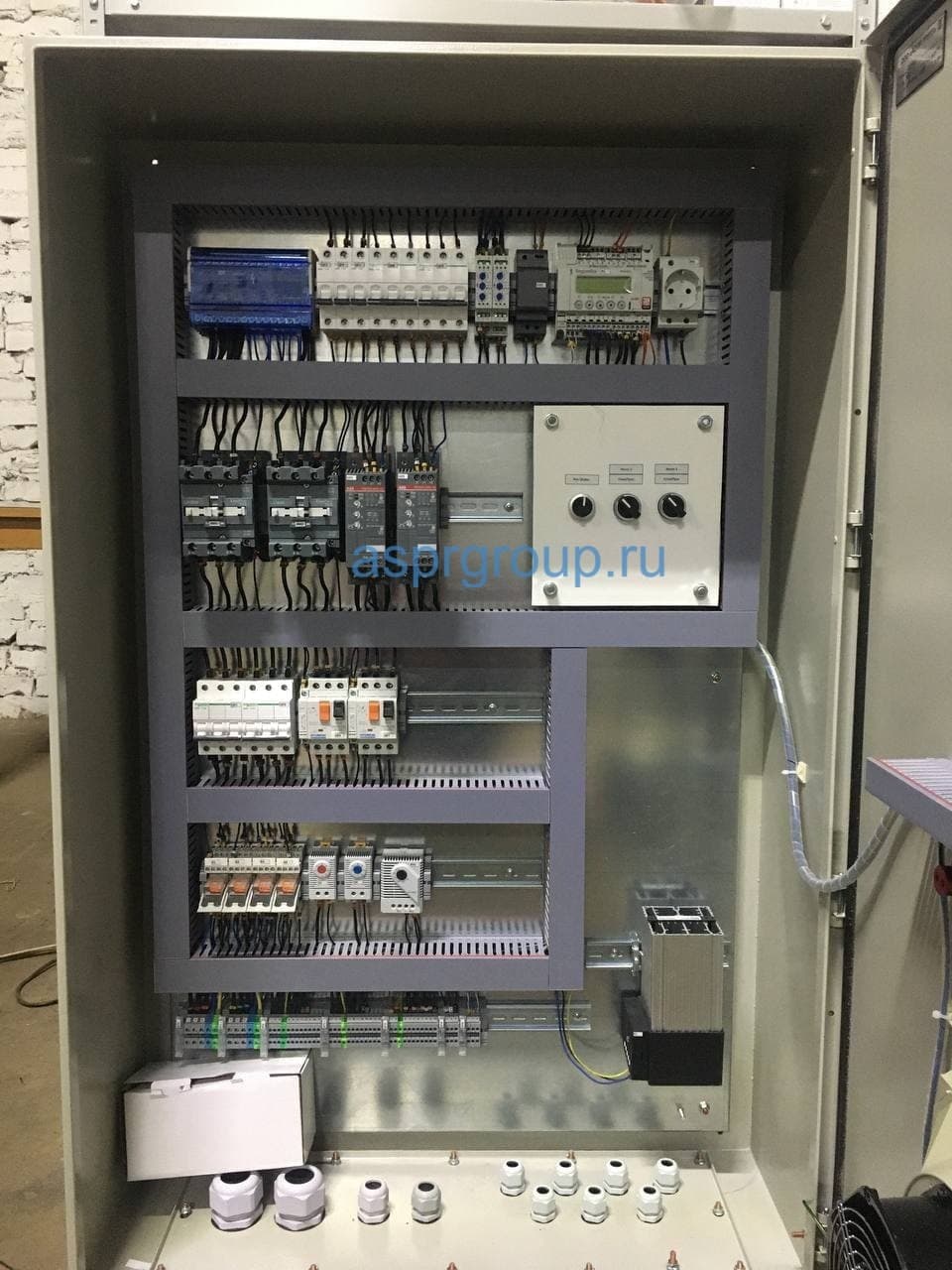

Шкаф управления КНС

АСПР.ШУКНС.2.1,5.А.УХЛ1

Система запуска электродвигателей выполнена на контакторах E 12А (катушка управления 220В АС3 50Гц 1НО) от Schneider Electric. Система управления от Segnetics – программируемый логический контроллер линейки Pixel. Для обеспечения уличной установки УХЛ1 установлен резистивный нагреватель, а так же, предусмотрена защита корпуса электрощита IP65. Наши шкафы управления производятся сразу с установленным программным обеспечением.
