Пусконаладочные работы на ШУД

Что такое ПНР и ШУД

ПНР, пусконаладочные работы проводятся после окончания монтажа и направлены на успешный ввод установки электроустановки в эксплуатацию, в соответствии с требованиями ПУЭ и ПТЭЭП. Грамотно выполненные ПНР обеспечивает долгую безаварийную работу установки.

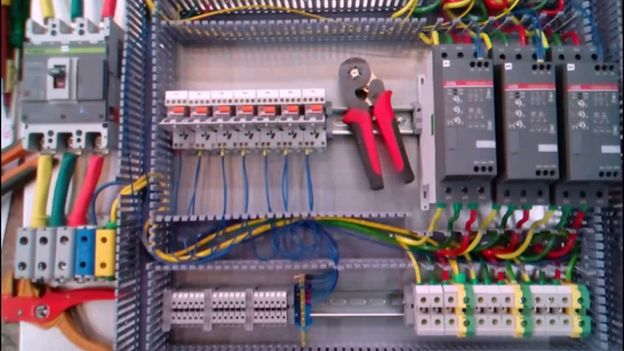

Шкаф управления двигателем ШУД (щит управления двигателем) – электротехническое устройство, комплекс управления мотором. Установленная в нём аппаратура защищает электромотор, увеличивая его ресурс, а электросеть – от помех и чрезмерных пусковых токов мотора, вызывающих падение напряжения в сети.

Особенности пусконаладочных работ на шкафу управления двигателем

ШУД, ШУН, ШУ КНС близки по решаемым задачам и конструктиву, поэтому ПНР для них имеют много общего. Объём работ по пусконаладке ШУД определяется его «начинкой» – количеством и сложностью аппаратуры, а это, в свою очередь, зависит от мощности управляемого мотора, какое установлено оборудование защиты, автоматики, используются ли преобразователи частоты.

Стандартный перечень ПНР для ШУД:

  • Осмотр установки, проверка соответствия паспорту изделия и правильности электрических подключений;
  • Проверка затяжки соединений, особенно силовых;
  • Проверка цепей заземления;
  • Измерение сопротивления изоляции;
  • При необходимости проверка фазировки;
  • Измерение сопротивления обмоток подключенного мотора;
  • Проверка действия автоматов выключения (расцепителей), защитных цепей;
  • Проверка всего установленного оборудования, включая инвертор (если он есть) согласно инструкции производителя;
  • Проверка автоматики управления, сигнализации и мониторинга;
  • Проверка работы всего устройства, при номинальном и пониженном напряжении сети.
  • Проверить пусковой ток, падение напряжения питающей сети при пуске без нагрузки и под нагрузкой, если это возможно.

Кроме проверки непосредственно ШУД, при ПНР оценивается состояние и безопасность участка электросети, куда подключается ШУД. Могут быть выявлены недостатки и слабые места (например, большое падение напряжения, несоблюдение селективности), места с перегрузкой и так далее.

После ПНР, испытательного запуска и оформления документации ШУД считается введенным в эксплуатацию.



Безопасность работ

Все работы по пуско-наладке должны проходить при строгом соблюдении норм и правил техники безопасности. Все участвующие в работах должен иметь соответствующую квалификацию и допуски. Используемое оборудование должно быть проверено на безопасность.

Правильный выбор

Компания «Снаб-Электро» уже много лет занимается производством, монтажом, подключением, пуско-наладкой и дальнейшим обслуживанием ШУД и другого щитового оборудования в СПБ.

У нас на складе есть самые ходовые конфигурации шкафов управления двигателем, для моторов различной мощности и с разным функционалом. Мы предлагаем нашим клиентам после приобретения электрощитовой продукции полный комплекс услуг: монтаж, ПНР, а в дальнейшем техническое обслуживание и ремонт оборудования сотрудниками «Снаб-Электро».

У нас можно купить готовые стандартные ШУД в СПб, заказать нестандартные по вашему проекту или создать проект с нуля. Благодаря собственному производству и сборке ШУД, ШАВР, ШУН, ШУЗ, ШПЧ, ГРЩ, силовых шкафов и других видов НКУ мы можем предложить клиентам в Санкт-Петербурге очень привлекательные цены. Кроме того, наши специалисты проводят подключение ШУД и дальнейшее регулярное техническое обслуживание и ремонт. Наш опыт – ваше преимущество.

Проекты и дополнительня информация о сборке ШУД: Перейти

Заказать сборку ШУД:Перейти

Если у вас есть запрос на сборку ШУД или остались вопросы, напишите нам на info@snab-electro.com или заполните форму обратной связи!
