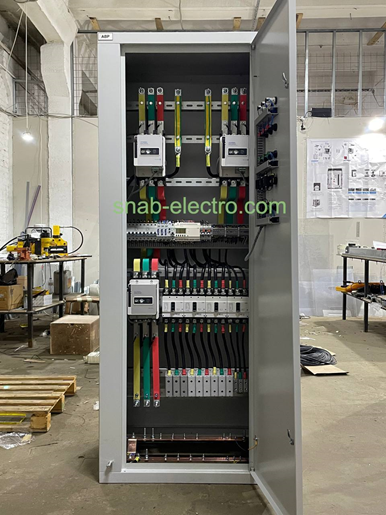

Шкаф автоматического ввода резерва ШАВР 3 ввода 400А

Шкаф автоматического ввода резерва ШАВР – это электрощит, предназначенный для управления вводами по пропаже напряжения. Чаще всего  ШАВР делается на 2 ввода с управления от реле контроля напряжения. Если токи небольшие то делают автоматический выключатель и контактор, если токи повыше то к автоматическому выключателю ставят моторный привод. Это уменьшает место занимаемое электрооборудованием в электрощите ШАВР и экономит средства Заказчика.

В данном шкафу установлено оборудование Hyundai с моторными приводами. Три ввода: два ввода от трансформаторной подстанции и третий от дизельной генераторной установки. Третий ввод включается и выключается с задержкой на прогрев ДГУ. Перед включением необходимо убедиться, в том что, ввода отключены.

Корпус типа ЩО-70. Пространство для установки электрощита мало, поэтому оборудование в электрощите установлено плотно.

Спецификация собранного шкафа:





Вводные аппараты



Автоматический выключатель HGM400E 3PT4S0000C 00400F 252-400A ток к.з. 45kA AC380/415В

Hyundai

13.03.02.000530

3

Моторный привод MOT 40GM AC/DC 240В для 3,4п HGM/HGЕ 400

Hyundai

13.03.04.000248

3

Аварийный контакт ALT 40GM L1 для HGM/HGE400/630/800 UCB400,630,800R/S/H/L

Hyundai

13.03.04.000285

3

Вспомогательный контакт AUX 40GM C1 (1 пер. конт.) для HGM/HGE400/630/800 UCB400,630,800R/S/H/L

Hyundai

13.03.04.000287

3





Групповые аппараты



Автоматический выключатель HGM250H 3PT4S0000C 00250F 200-250A ток к.з. 38kA AC380/415В

Hyundai

13.03.02.000522

3

Автоматический выключатель HGM250H 3PT4S0000C 00125F 100-125A ток к.з. 38kA AC380/415В

Hyundai

13.03.02.000599

1





Оборудование АВР



ZELIO LOGIC РЕЛЕ МОДУЛЬН 26ВХ/ВЫХ ~240В

Schneider Electric

SR3B261FU

1

Zelio Модуль расширения10вх/вых 100/240В

Schneider Electric

SR3XT101FU

1

Реле контроля напряжения РКН-3-15-15 220В

Schneider Electric

4640016933945

3

КНОПКА 22ММ ЗЕЛЕНАЯ С ВОЗВРАТОМ 1НО

Schneider Electric

XB7NA31

3

КНОПКА 22ММ КРАСНАЯ С ВОЗВРАТОМ НО + НЗ

Schneider Electric

XB7NA45

3

СИГН. ЛАМПА 22ММ 230В ЖЕЛТАЯ XB7EV05MP

Schneider Electric

XB7EV05MP

3

СИГН. ЛАМПА 22ММ 230В ЗЕЛЕНАЯ XB7EV03MP

Schneider Electric

XB7EV03MP

5

СИГН. ЛАМПА 22ММ 230В КРАСНАЯ XB7EV04MP

Schneider Electric

XB7EV04MP

3

ПЕРЕКЛЮЧАТЕЛЬ 22ММ 3 ПОЗИЦИИ 2НО

Schneider Electric

XB7ND33

1

АВТ. ВЫКЛ. EASY 9 3П 6А С 4,5кА 400В

Schneider Electric

EZ9F34306

3

АВТ. ВЫКЛ. EASY 9 1П 6А С 4,5кА 230В

Schneider Electric

EZ9F34106

1

Реле CR-M230AC4 230B AC 4ПК (6A)

ABB

1SVR405613R3000

2

Цоколь CR-M4LS для реле CR-M 2/4ПК

ABB

1SVR405651R3100

2

Фиксатор CR-MH для реле CR-M

ABB

1SVR405659R1000

2

Изолятор FEM6 Торц. для MA2,5-M10 серый

Entrelec

1SNA118368R1600

3

Клемма MA2,5/5 винт 2,5мм.кв. серая

Entrelec

1SNA115486R0300

35





Комплектующие шкафа



Корпус ЩО-70 (2000х800х600)

БЭТ

ЩО70.1-800

1

Торцевая панель ЩО-70 (2000х600)

БЭТ

ТПЩ-20-1

2

Задная стенка ЩО-70 (2000х800)

БЭТ

ЗСЩ-800

1

Крыша ЩО-70 (800х600)

БЭТ

КЩ-800

1

Перфоуголок 40*40*2000 (цинк 2,0)

БЭТ



10

Цоколь 100х600х600





1

Проектирование, монтаж и сборка ШАВР в СПб

Это как раз то, чем занимается компания «Снаб-Электро». У нас можно купить готовые стандартные щиты ШАВР в СПб, заказать нестандартные по вашему проекту или создать проект с нуля. Благодаря собственному производству и сборке ШАВР, ШУН, ШУЗ, ШПЧ, ГРЩ, ВРУ, силовых шкафов и других видов НКУ мы можем предложить клиентам в Санкт-Петербурге очень привлекательные цены. Кроме того, наши специалисты проводят подключение ШАВР и дальнейшее регулярное техническое обслуживание и ремонт. Наш опыт – ваше преимущество.

Проекты и дополнительня информация о сборке ШАВР: Перейти

Статьи о шкафах ШАВР: Читать

Если у вас есть запрос на сборку ШАВР или остались вопросы, напишите нам на info@snab-electro.com или заполните форму обратной связи!
