Шкаф управления очистными сооружениями ШУЛОС
Блочно-модульные очистные сооружения
Блочно-модульные очистные сооружения устанавливаются в места состоят из фильтров, насосных групп, накопительных емкостей, УФО и т.д. Очистные сооружения в блочно-модульном исполнении должны работать без постоянного присутствия оператор – поэтому требуется полноценная система АСУТП.
Ниже пример одной из наших последних работ. Систему управления мы проектировали на базе ПЛК Siemens S7-1200 и панели Weintek. Сенсорную панель Weintek используем, т.к. Заказчику удобно пользоваться встроенной функцией EasyAccess для удаленного мониторинга за состоянием очистных сооружений.

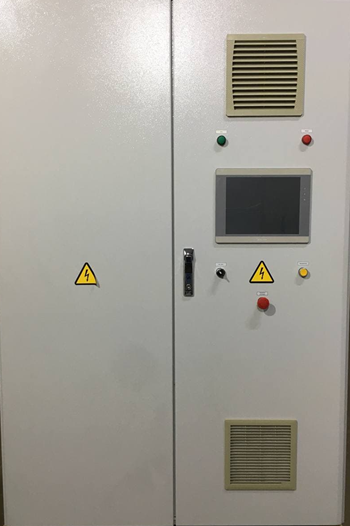

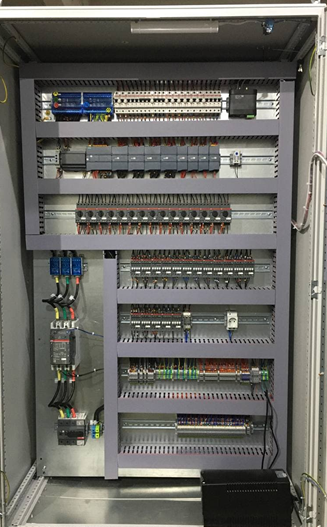

Так электрощит выглядит в собранном состоянии:
Спецификация шкафа управления очистными сооружения АСПР ГРУПП:
|
Наименование |
Произв. |
Арт. |
Кол-во |
|
|
|
Вводные аппараты |
|
|
Рубильник OT160G03K |
ABB |
1SCA138208R1001 |
1 |
|
Контактор AF190-30-00-13 катушка управления 100-250В AC/DC |
ABB |
1SFL487002R1300 |
1 |
|
|
|
Групповые аппараты |
|
|
Контактор AF09-30-10-13 с универсальной катушкой управления 100-250B AC/DC |
ABB |
1SBL137001R1310 |
15 |
|
Контактор AF12-30-10-13 с универсальной катушкой управления 100-250B AC/DC |
ABB |
1SBL177001R1310 |
2 |
|
Выключатель автоматический трехполюсный 20А С S203 6кА (S203 C20) |
ABB |
2CDS253001R0204 |
1 |
|
Автоматический выключатель модульный ABB S203 3п 25А C 6кA AC (перемен.) |
|
2CDS253001R0254 |
1 |
|
Выключатель автоматический S201 С6 6кА, |
ABB |
2CDS 251 001 R 0064 |
6 |
|
Выключатель автоматический S201 С2 6кА, |
ABB |
2CDS 251 001 R 0024 |
3 |
|
Выключатель автоматический S201 С3 6кА, |
ABB |
2CDS 251 001 R 0034 |
6 |
|
Контакт дополнительный к S200 S2C-H6R |
ABB |
S2C-H6R |
5 |
|
Выключатель автоматический для защиты электродвигателей 2.5-4А MS116-4,0 управление ручкой |
ABB |
1SAM250000R1008 |
2 |
|
Выключатель автоматический для защиты электродвигателей 1.6-2.5А MS116-2,5 управление ручкой |
ABB |
1SAM250000R1007 |
2 |
|
Выключатель автоматический для защиты электродвигателей 1-1.6А MS116-1,6 управление ручкой |
ABB |
1SAM250000R1006 |
5 |
|
Выключатель автоматический для защиты электродвигателей 6.3-10А MS116-10 управление ручкой |
ABB |
1SAM250000R1010 |
4 |
|
Выключатель автоматический для защиты электродвигателей 8-12А MS116-12 управление ручкой |
ABB |
1SAM250000R1012 |
2 |
|
Доп.контакт фронт. для MS116 1НО+1Н3 HKF1-11 |
ABB |
1SAM201901R1001 |
15 |
|
|
|
Система управления |
|
|
S7-1200, компактное ЦПУ CPU 1214C |
Siemens |
6ES7214-1HG40-0XB0 |
1 |
|
S7-1200 SM 1223 Модуль ввода-вывода DC/RLY 16DI / 16DO, 16DI =24 В, ВХОДЫ SINK/SOURCE, 16DO, РЕЛЕЙНЫЕ ВЫХОДЫ 2 A |
Siemens |
6ES7223-1PL32-0XB0 |
4 |
|
S7-1200 SM 1221 модуль дискретных входов 16 DI = 24 В 6ES7221-1BH32-0XB0 |
Siemens |
6ES7221-1BH32-0XB0 |
2 |
|
S7-1200 SM 1231 Модуль аналогового ввода 4AI (4...20 мА) 6ES7231-4HD32-0XB0 |
Siemens |
6ES7231-4HD32-0XB0 |
1 |
|
Модуль аналогового ввода SIMATIC SM 1231 8 AI 6ES7231-4HF32-0XB0 |
Siemens |
6ES7231-4HF32-0XB0 |
1 |
|
SIMATIC S7-1200, СИГНАЛЬНАЯ ПЛАТА ДИСКРЕТНОГО ВВОДА/ВЫВОДА SB 1221, 4DI, =24В 200КГЦ |
Siemens |
6ES7221-3BD30-0XB0 |
1 |
|
Панель оператора Weintek MT8121iE, 12.1″ |
Weintek |
MT8121iE |
1 |
|
Антенна Триада-ВА 996 SMA |
TRIADA |
Триада-ВА 996 SMA |
1 |
|
Роутер 2SIM iRZ RU21 |
iRZ |
RU21 |
1 |
|
ИБП Info LCD, 1500 ВА, IEC C13 |
DKC |
|
1 |
|
Блок питания HDR-150-24 |
Mean-well |
HDR-150-24 |
1 |
|
Лампа CL2-523G зеленая со встроенным светодиодом 230В AC, |
ABB |
1SFA619403R5232 |
1 |
|
Лампа CL2-523R красная со встроенным светодиодом 230В AC, |
ABB |
1SFA619403R5231 |
1 |
|
Реле CR-P230AC2 230B AC 2ПК (8А) 2ПК CR-P без индикации без розетки |
ABB |
1SVR405601R3000 |
3 |
|
Стандартная розетка CR-PSS |
ABB |
1SVR405650R1000 |
3 |
|
Реле контроля трехфазного фазного напряжения РКН-3-15-15 |
Меандр |
РКН-3-15-15 |
1 |
|
Переключатель C3SS1-30B-20 3-х позиционный 2НО |
ABB |
1SFA619210R3026 |
1 |
|
Кнопка аварийной остановки красная CE4T-10R-11 1 НО 1НЗ |
ABB |
1SFA619550R1071 |
1 |
|
Кнопка CP1-30Y-10 желтая без фиксации 1HO |
ABB |
1SFA619100R3013 |
1 |
|
Розетка на DIN-рейку с заземл.конт. РА-р 10-3-ОП IEK |
IEK |
MRD10-16 |
1 |
|
|
|
Комплектующие шкафа |
|
|
Шкаф 1200х1800х600 (ШхВхГ), КС.2.180.120.60 |
МСА |
КС.2.180.120.60 |
1 |
|
Монтажная панель |
МСА |
|
1 |
|
Разборный цоколь 1200х300х600 (ШхВхГ) |
МСА |
|
1 |
|
Крепежный комплект монтажной панели |
МСА |
|
1 |
|
Продольная рейка 50х20 L 600 |
МСА |
ПРР5060 |
1 |
|
Перфорированный профиль 50х20 L=2500 |
МСА |
ПП50250 |
1 |
|
Кронштейн оконечный 50х20 тип 1 |
МСА |
КО150 |
1 |
|
Светильник |
Провенто |
LA 8 F |
1 |
|
Выключатель концевой |
Провенто |
SW 01 |
1 |
|
Терморегулятор |
Провенто |
TS 6.230 NO |
1 |
|
Фильтрующий вентилятор |
Провенто |
FA 15.230 F |
1 |
|
Фильтр вытяжной |
Провенто |
FF 15 |
1 |
|
Дин-рейка перфорированная OMEGA 3AF, 35х15мм. |
DKC |
02150 |
12 |
|
Короб перфорированный, серый RL12 60x100 |
DKC |
00162RL |
21 |
|
|
|
Система соединений |
|
|
Клеммник на DIN-рейку 35мм.кв. (Синий); AVK35 |
Klemsan |
304171 |
1 |
|
Клеммник на DIN-рейку (MR32- MR35), 35 мм.кв., (земля); AVK 35T RD AVK35 |
Klemsan |
334 210 |
1 |
|
Клеммник на DIN-рейку 2,5 мм.кв.(серый); AVK2,5 |
Klemsan |
304120 |
15 |
|
Клеммник на DIN-рейку 2,5 - 4мм.кв., (земля); AVK2,5/4Т |
Klemsan |
334 120 |
10 |
|
Клеммник на DIN-рейку 2,5мм.кв. (синий); AVK2,5 |
Klemsan |
304121 |
8 |
|
Торцевая крышка NPP/AVK2,5 |
Klemsan |
444120 |
3 |
|
Клеммник с держ. предохр. на DIN-рейку, 6 мм.кв. (серый); ASK 2S |
Klemsan |
353429 |
4 |
|
Торцевая крышка NPP/ASK 2 |
Klemsan |
444 120 |
1 |
|
Вставка плавкая 5х20 0.5А, 9706977 |
|
|
4 |
|
Клеммник 2-х ярусный, 2,5мм.кв. (серый); PIK2,5N, 317109 |
Klemsan |
317 109 |
32 |
|
Концевой сегмент на клеммники 2-х ярусные PIK(2,5-4)N*, (серый); NPP PIK 2,5-4N, 449019 |
Klemsan |
449 019 |
5 |
|
Клеммник 3-х ярусный с контактом на рейку, 2,5мм.кв., (серый); PUK 3Т, 324309 |
Klemsan |
324 309 |
57 |
|
Концевой сегмент на клеммники 3-х ярусные PUK3T, (серый); NPP PUK3T, 450159 |
Klemsan |
450 159 |
4 |
|
Клеммник 2-х ярусный с контактом на рейку, 2,5мм.кв., (серый); PUK 2Т, 324209 |
Klemsan |
324 209 |
6 |
|
Концевой сегмент на клеммники 2-х ярусные PUK2T, (серый); NPP PUK2T, 450149 |
Klemsan |
450 149 |
1 |
|
Маркировка клеммных групп ME 1-1 |
Klemsan |
505910 |
16 |
|
Упор на DIN-рейку MR35 (серый); KD 4 |
Klemsan |
495 059 |
40 |
|
Шины на DIN-рейку в корпусе (кросс-модуль) ШНК 4х15 3L+PEN IEK |
IEK |
YND10-4-15-125 |
2 |
