Шкаф управления пожарной насосной станцией ШУПНС
Шкаф управления пожарной насосной станцией предназначен (как бы это странно не звучало) для запуска пожарных насосов. Данный заказ попросили сделать, чтобы насосы также можно было запускать в ручном режиме. Давайте сразу посмотрим, как выглядит собранный электрощит, а потому обсудим его комплектующие.

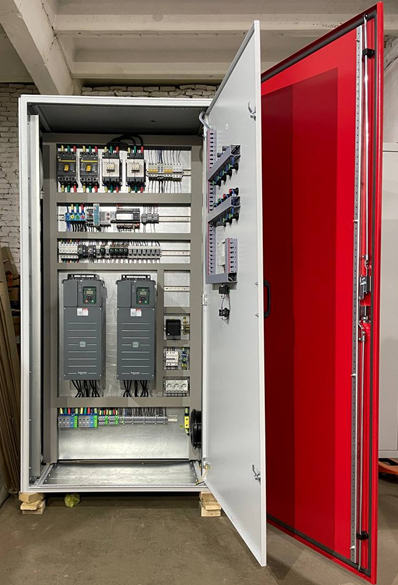

Как видно из фотографии вводная группа представлена автоматом и контактором. А управление сделано на ПЛК фирмы Segnetics. Для запуска насосов используются преобразователи частоты Schneider Electric Altivar ATV610.Так как электрощит уличный, мы его изготовили в исполнении IP65 и двойной дверью.
Шкаф управления пожарными насосами получился по спецификации ниже:
|
Реле, контакторы |
Реле контроля напряжения, «слипания» и порядка чередования фаз; -40…+55В; 2 переключающих контактов |
4640016933952 |
Меандр |
2 |
|
Клеммы |
Проходная клемма 2,5 мм2; винтовое соединение; серый |
304120RP |
Klemsan |
49 |
|
Клеммы |
Упор на DIN-рейку MR35; серый |
495059 |
Klemsan |
22 |
|
Клеммы |
Блок распределительный РБД-160А на DIN-рейку; 1х(2.5-70), 1х16; 6х16 мм² |
RBD-160 |
IEK |
5 |
|
Клеммы |
Винтовая клемма проходная клемма на DIN-рейку, на ток до 175 А, для проводников 16 … 70мм², серая |
304 490 P |
Klemsan |
6 |
|
Клеммы |
Винтовая клемма проходная клемма на DIN-рейку, на ток до 175 А, для проводников 16 … 70мм², синяя |
304 491 P |
Klemsan |
2 |
|
Клеммы |
Винтовая клемма проходная клемма на DIN-рейку, для проводников 16 … 70 мм², земля |
334 190 |
Klemsan |
2 |
|
Клеммы |
Проходная клемма 1,5-25мм2; винтовое соединение; серый |
304290 |
Klemsan |
6 |
|
Клеммы |
Проходная клемма 1,5-35мм2; винтовое соединение; земля |
334210 |
Klemsan |
2 |
|
Клеммы |
Проходная клемма 4мм2; винтовое соединение; серый |
304210RP |
Klemsan |
3 |
|
Клеммы |
Торцевой изолятор для клемм AVK2,5-10; серый |
444120 |
Klemsan |
7 |
|
Клеммы |
Проходная клемма 2,5-4мм2; винтовое соединение; земля |
334450 |
Klemsan |
6 |
|
Штекеры |
Розетка с заземлением на DIN-рейку 16А, 220V AC |
РАр10-3-ОП |
IEK |
3 |
|
Преобразователи |
Преобразователь частоты ATV630 - 30кВт; 380…460В; 61,5 А при 380 В, IP20 |
ATV610D30N4 |
Schneider Electric |
2 |
|
Защитные устройства |
Выключатель автоматический 3-полюса; In=160А; 35кА |
SVA30-3-0160 |
IEK |
2 |
|
Защитные устройства |
Автоматический выключатель, 3P, С, In=63 A |
A9F79363 |
Schneider Electric |
2 |
|
Защитные устройства |
Автоматический выключатель защиты двигателя, 3 полюсный, электромагнитный расцепитель 51 А (4 А), тепловой 2,5…4,0 А |
GZ1E08 |
Schneider Electric |
1 |
|
Защитные устройства |
Дополнительный контакт для GZ1 1НО + 1НЗ фронтального монтажа, винтовые клеммы |
GZ1AN11 |
Schneider Electric |
1 |
|
Защитные устройства |
Выключатель автоматический , 3-полюса, In=6A, х-ка С, Icn=4.5кА |
MVA20-3-006-C |
IEK |
2 |
|
Защитные устройства |
Автоматический выключатель iC-60N, 1-полюс, In=6A, хар-ка C |
A9F79106 |
Schneider Electric |
4 |
|
Защитные устройства |
Автоматический выключатель iC-60N, 1-полюс, In=10A, хар-ка C |
A9F79110 |
Schneider Electric |
1 |
|
Защитные устройства |
Автоматический выключатель дифференциальный, 1P+N, In=16A, хар-ка C, 30мА, AC |
A9D31616 |
Schneider Electric |
1 |
|
Сигнальные устройства |
Зуммер в сборе, пластик, Ø22, непрерывный или прерывистый сигнал, 230...240В AC |
XB5KSM |
Schneider Electric |
1 |
|
Сигнальные устройства |
Cигнальная лампа, пластик, белый, Ø22, 230…240 V AC; IP67 |
XB5EVM1 |
Schneider Electric |
2 |
|
Сигнальные устройства |
Сигнальная лампа со встроенным светодиодом, зеленая, ~220В |
XB5EVM3 |
Schneider Electric |
7 |
|
Сигнальные устройства |
Сигнальная лампа со встроенным светодиодом, красная, ~220В |
XB5EVM4 |
Schneider Electric |
3 |
|
Двигатели |
Вентилятор с фильтром универсальный ВФУ 402/373 м3/час; 230В; 95Вт; IP54 |
SQ0832-0114 |
TDM |
1 |
|
Двигатели |
Вентиляционная решетка с фильтром для вентилятора ВФУ SQ0832-0114 (291мм) |
SQ0832-0119 |
TDM |
1 |
|
Сенсорная техника, выключатель и кнопочный переключатель |
Переключатель 22мм 2-положения; 1НО, 1НЗ; IP67 |
XB5AD25 |
Schneider Electric |
1 |
|
Сенсорная техника, выключатель и кнопочный переключатель |
Кнопка, пластик, скрытый, черный, Ø22, пружинный возврат, без маркировки, 1 НЗ, IP67 |
XB5AA25 |
Schneider Electric |
1 |
|
Источник напряжения и генератор |
Источник питания регулируемый, вход 90…264 VAC/127…370 VDC, Iн=0,9 A, Iпуск=35 A, выход 24-28 VDC, 3,2 A, -20...+60 °C |
EDR-75-24 |
Mean Well |
1 |
|
ПЛК |
Программируемый логический контроллер |
SMH4-0011-00-0 |
Segnetics |
1 |
|
ПЛК |
Модуль ввода/вывода питание 24В, 6AI; 2AO 8DI; 10DO |
FMR-1320-10-0 |
Segnetics |
1 |
|
Принадлежности корпуса для внутренней установки |
Дин-рейка перфорированная OMEGA 3F, 35х7,5мм. |
02140 |
DKC |
8 |
|
Кабельные каналы |
Короб перфорированный, серый RL6 60x60 |
01108RL |
DKC |
4 |
|
Кабельные каналы |
Короб перфорированный, серый RL6 40x60 |
01107RL |
DKC |
6 |
|
Кабельные каналы |
Короб перфорированный, серый RL6 80x60 |
01139RL |
DKC |
1 |
|
Электрошкаф |
Комплект шкафа сборного с внутренней дверью 2000x1000x600 мм |
КС.1.200.100.60 |
ООО "НПК МСА" |
1 |
|
Отопление |
Обогреватель с встроенным вентилятором в корпусе ОШВ-400 230В 400Вт для установки на DIN-рейку |
SQ0832-0032 |
TDM |
1 |
|
Отопление |
Гигротерм электронный ГТЭН-03 230В от 0 до +60 °C / от 50 до 90% |
SQ0832-0028 |
TDM |
1 |
|
Отопление |
Термостат, НО контакт, 2А, диапазон температур (0 … +60) °C |
SQ0832-0019 |
TDM |
1 |
