Производство, монтаж, сборка шкафов управления задвижками (ШУЗ)

Область применения ШУЗ

Шкаф (щит) управления задвижкой (ШУЗ, ЩУЗ) – часть системы централизованного управления электрическими однофазными и трёхфазными приводами клапанов-задвижек. Чаще всего применяется в системах водоснабжения, централизованного отопления, вентиляции. Частный случай – когда ШУЗ выступает как часть централизованной системы пожаротушения и дымоудаления.

По своей сути это часть системы удаленного открывания и закрывания клапанов на подачу воды или воздуха, устройство, выполняющее полученную от системы управления или удалённого пульта по протоколу RS-485 команду «включить двигатель в одну сторону» и «включить двигатель в другую сторону». Двигатель стоит на приводе (актуаторе) клапана-заслонки и открывает/закрывает её.

Режимы работы и индикация

Кроме автоматического режима работы по командам, на ЩУЗе есть возможность перейти в ручной режим управления и соответствующие кнопки: «Открыть», «Закрыть» и «Стоп».

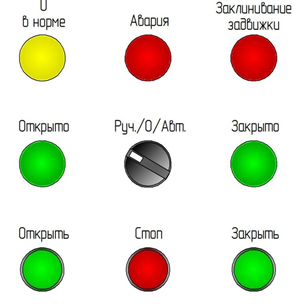

Задвижку можно остановить в любом положении, нажав кнопку «Стоп». По кнопкам «Открыть» и «Закрыть» (и соответствующим командам) привод отрабатывает до замыкания контактов-концевиков, установленных на нём. Срабатывание концевиков отображается на лицевой панели индикации: - «Открыто», «Закрыто». Кроме них, на панели есть знаки: «Авария»,

«Заклинено», «Наличие напряжения», «Работа в авт/ручн режимах». Эти же сигналы могут передаются в диспетчерскую главного пункта управления по «сухим контактам».

Конструкция и технические характеристики ШУЗ

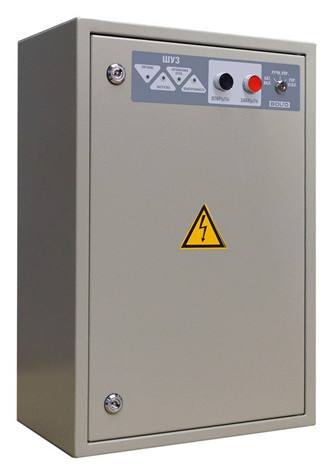

Конструктивно ШУЗ – это металлический корпус с установленным внутри оборудованием. Степень защиты шкафа управления электроприводом задвижек – IP54, он устанавливается внутри помещений. Рабочая температура от 0°С до +55°С. Срок службы не менее 10 лет.

ШУЗ – стандартное оборудование и имеет базовую конфигурацию, которая может дорабатываться по желанию заказчика. Основные базовые комплектации всегда есть на складе компании «Снаб-Электро».

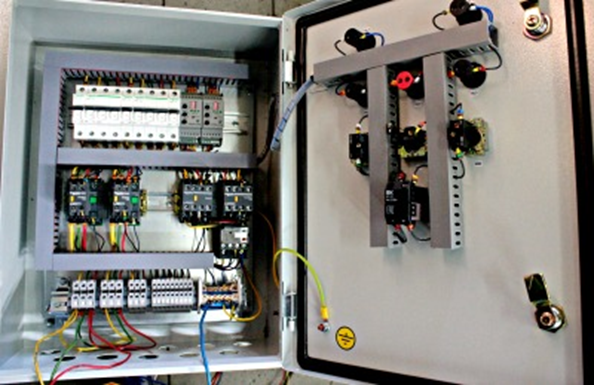

Установленное внутри оборудование:

- защитное (автоматический выключатель);

-коммутационное (контактор);

- светосигнальное (трехпозиционный переключатель, индикаторы, управляющие кнопки).

Щит питается однофазным/трёхфазным электричеством 220/380 В 50Гц и может управлять одновременно до трёх приводов с номинальным током 6А.

Дополнительно может устанавливаться резервная вводная линия с автоматикой (выключатели и контакторы с блокировкой). При больших стартовых токах у приводов может использоваться автомат-выключатель с времятоковой характеристикой D. Можно поставить реле защиты от обрыва фаз и перенапряжений.

Цены на сборку ШУЗ

Проектирование, монтаж и сборка ШУЗ в Санкт-Петербурге

У нас можно купить готовые стандартные щиты ШУЗ, заказать нестандартные по вашему проекту или создать проект с нуля. Благодаря собственному производству и сборке ШУЗ, ГРЩ, ВРУ, силовых шкафов и других видов НКУ мы можем предложить клиентам в Санкт-Петербурге очень низкие цены. Кроме того, наши специалисты проводят подключение ШУЗ и дальнейшее регулярное техническое обслуживание и ремонт. Наш опыт – ваше преимущество.

Проекты и дополнительная информация о сборке ШУЗ: Перейти

Статьи о шкафах ШУЗ: Читать

Если у вас есть запрос на сборку ШУЗ или остались вопросы, напишите нам на info@snab-electro.com или заполните форму обратной связи!
