Назначение ШУД

Шкаф управления двигателем ШУД (щит управления двигателем) – электротехническая конструкция, комплексное устройство управления двигателем. Аппаратура позволяет защитить двигатель от нежелательных и недопустимых режимов работы, продлевая срок его службы, а питающую электрическую сеть – от чрезмерных токов прямого пуска электродвигателя, связанных с этим падений напряжения и возможной поломки внешнего оборудования.

Проблема пускового тока

Главная проблема – пусковой ток, который для асинхронного двигателя может быть в 8 раз больше номинального. Для её решения существует несколько способов:

• Запуск по схеме «звезда» - «треугольник». В процессе запуска обмотки мотора вначале соединяются «звездой», при этом пусковой ток ниже, а потом переподсоединяются в рабочую схему, «треугольник». Но пусковые токи при этом уменьшаются недостаточно, сильно проседает пусковой крутящий момент.
• Использование инверторов, частотных преобразователей. Самая современная технология, позволяющая полностью контролировать двигатель, меняя скорость вращения и крутящий момент. Недостаток – высокая стоимость такой аппаратуры.
• Устройства плавного пуска. При старте оно подаёт на обмотки напряжение, в 2-2.5 раза ниже номинала, и затем линейно возрастающее до номинала. Двигатель при этом плавно разгоняется до номинальной скорости, устройство плавного пуска отключается, питание двигателя идёт напрямую от сети через байпас. При остановке процесс повторяется в обратную сторону. Недорогая и надежная схема.

Конструкция и дополнительные функции ШУД

Кроме этого, устройства шкафа защищают мотор при коротком замыкании и перегрузке, обеспечивают включение-выключение его в автоматическом и ручном режимах.

Частные случаи устройств управления двигателем – шкафы управления двигателями насосов, канализационной станцией и так далее – там могут быть подключены дополнительные датчики и системы автоматики. Вся эта аппаратура производится компанией «Снаб-Электро».

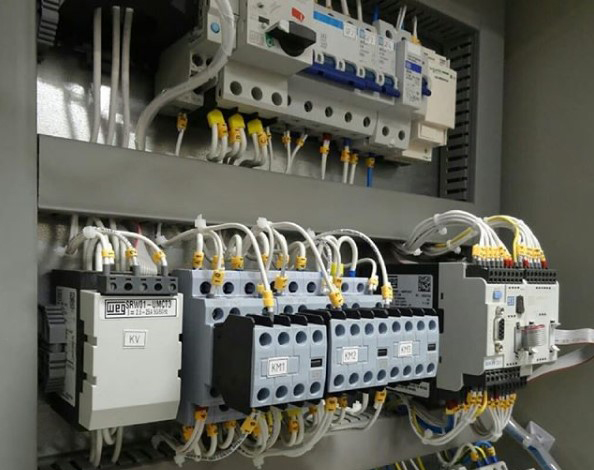

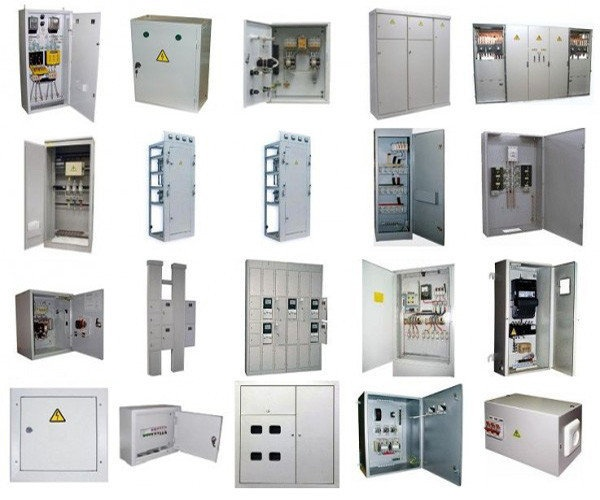

Конструктивно ШУД – металлический корпус-шкаф, иногда панель. На лицевой стороне – индикация и переключатель управления.

Проектирование, монтаж и сборка ШУД

Главный параметр для выбора – мощность мотора и требования к его работе – ограничения по току, возможности регулировки оборотов (тогда выбирается шкаф управления асинхронным двигателем с частотным преобразователем) и так далее. В зависимости от этого выбирается тип системы управления.

У нас есть надежные, проверенные годами эксплуатации стандартные конструкции ШУД. Специалисты компании «Снаб-Электро» помогут вам купить шкаф управления электрическим двигателем, подходящий именно для вас и проконсультируют по всем вопросам.

Цены на сборку ШУД

Проекты и дополнительная информация о сборке ШУД: Перейти

Если у вас есть запрос на сборку ШУД или остались вопросы, напишите нам на info@snab-electro.com или заполните форму обратной связи!
