Производство, монтаж, сборка шкафов управления канализационной насосной станцией (ШУ КНС)

Шкафы управления насосами КНС (щиты управления КНС) применяются в системах дренирования, транспортировки и очистки сточных вод, в промышленности.

Основные задачи ШУ КНС:

• отслеживание уровня откачиваемой воды;
• Включение/выключение откачки по показаниям датчиков-поплавков и гидростатических;
• Чередование работы двигателей;
• При необходимости включать оба насоса;
• При остановке главного насоса включать дублирующий;
• Если достигнут нижний предел уровня воды в сборном колодце, откачка блокируется.

Функции защиты станции управления КНС:

• двигателей насосов КНС от КЗ;
• от перегруза (по току);
• от перегрева по термодатчику;
• от работы без воды;
• от «прикипания» – периодическое прокручивание долго не работающего насоса.

При установке необходимого оборудования щит управления насосами КНС может взять на себя дополнительные функции:

• Автоматический ввод резерва;
• Плавный пуск и остановка насосов для уменьшения пусковых токов,

устранения гидроударов в системе, увеличение ресурса оборудования;

• Контроль питающей сети (напряжение, ток, фазы – перекос, обрыв);
• Подсчет отработанного времени для каждого насоса.

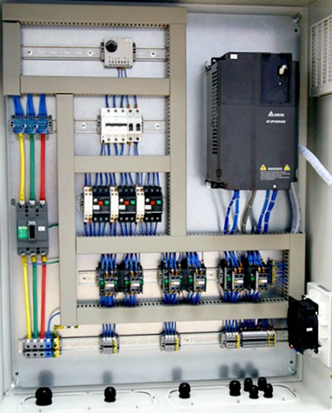

Конструктивные особенности ШУ КНС

Шкафы могут выпускаться на разное число насосов. Как правило, число откачивающих насосов КНС не меньше двух (резервирование), поэтому и шкафы управления делаются на 2 насоса. Число датчиков-поплавков определяется от числа насосов: два основных плюс один резервный для одного насоса, 4 или 5 для двух и трёх.

ШУ для насосов малой мощности могут выпускаться с прямым пуском. Для мощных устанавливают «плавный пуск» или преобразователь частоты. Модели с инвертором могут управлять объёмом откачиваемой воды по гидростатическому датчику. Возможна установка АВР.

Возможно внутреннее и уличное исполнение ШУ (УХЛ1, УХЛ4).

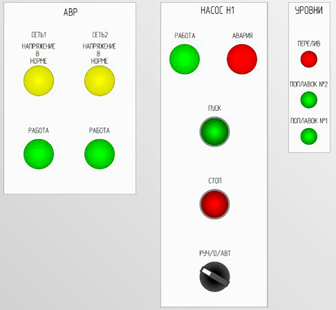

Статус системы отображается сигнальными лампами:

- нормальное питание;

- какой двигатель активен в настоящий момент;

- различные аварии – перегруз по току, КЗ, небаланс фаз и другие;

- индикация уровня жидкости в колодце, сигнализация о переливе

Проектирование, монтаж и сборка ШУ КНС

«Снаб-Электро» производит широкий ассортимент самых ходовых конфигураций шкафов управления КНС для насосов разной мощности и с разными функционалами (по разной цене), так что вы скорее всего найдете готовый подходящий вам шкаф. Мы можем доукомплектовать готовый набор требуемым оборудованием или собрать для вас устройство с нуля.

Цены на сборку ШУ КНС

Проекты и дополнительная информация о сборке ШУ КНС: Перейти

Статьи о шкафах ШУ КНС:Читать

Если у вас есть запрос на сборку ШУ КНС или остались вопросы, напишите нам на info@snab-electro.com или заполните форму обратной связи!
