Вводно-распределительное устройство (ВРУ, УВР) – это электротехническая конструкция с аппаратурой для приёма, распределения по потребителям и учета электроэнергии 0.4 кВ трехфазного переменного тока 50 Гц. ВРУ устанавливается на вводе электрокабелей в жилых, общественных и производственных зданиях в соответствии с требованиями ПУЭ и является следующим звеном в системе энергораспределения после главного распределительного щита ГРЩ. Распределительные устройства относятся к классу низковольтных комплектных устройств, НКУ. Всё это можно условно назвать электрощитовой продукцией, которую в широком ассортименте выпускает компания «Снаб-Электро».

Назначение вводно-распределительных устройств

Главная функция ВРУ – прием и раздача электроэнергии потребителям следующего уровня. Это могут быть как конечные потребители (станки, установленные в помещении) или следующее распределительное устройство, например этажный щит. Кроме этого, ВРУ защищает входящую линию и отходящие линии (автоматы отключения):

- от токов короткого замыкания;

- от токов перегрузки;

- от утечек.

В ВРУ может стоять и различное другое оборудование – автоматика подключения резерва, приборы учета электроэнергии, приборы контроля распределения нагрузки и т.д.

С помощью ВРУ можно оперативно отключать энергоснабжение всего здания и отдельных присоединенных к нему потребителей (оборудования).

Таким образом, в одном месте оказывается собран контроль, защита, учет и измерение параметров электроэнергии, что очень удобно для обслуживания и управления.

Функционал ВРУ по сути не отличается от ГРЩ, но ВРУ имеет ограничения по току.

Конструкция ВРУ

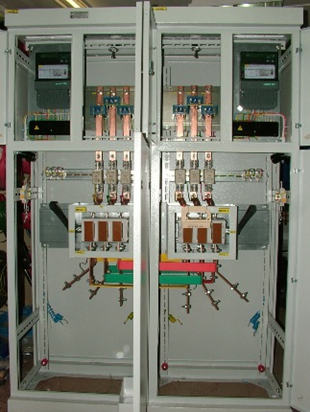

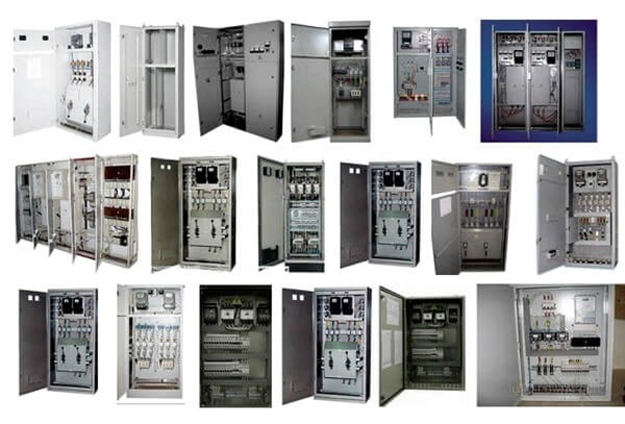

Обычно ВРУ – это металлический ящик с дверцей, одна или несколько панелей, как правило, одностороннего обслуживания. Несколько взаимосвязанных панелей вводных устройств называют вводно-распределительным щитом (щитком) ВРЩ. Разработаны и выпускаются различные специализированные модификации вводно-распределительных щитов – ВРУ-1, ВРУ-2, ВРУ-3, ВРУ-4, ВРУ-10 и т.д, они могут быть напольные (шкафы) и подвесные, имеет разную степень защиты (IP31, IP54).

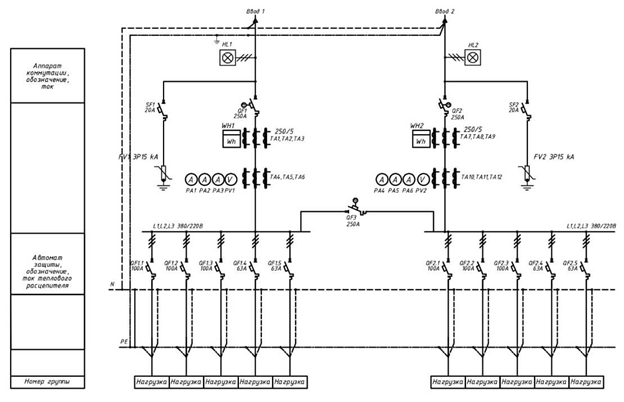

Внутри на специальные крепежные рейки и другие элементы устанавливается оборудование, в зависимости от назначения и типа вводно-распределительного устройства ВРУ. Обязательно стоят вводные автоматы или рубильники с предохранителями на вводах. Если устройство используется как распределительное, отходящие линии защищаются автоматами или предохранителями своих номиналов, так, чтобы выполнялись требования селективности.

Выбор и покупка ВРУ в Санкт-Петербурге

Обычно от ВРУ требуется стандартный набор функций, и на складах компании «Снаб-Электро» есть уже готовые устройства, которые удовлетворят запросы большинства клиентов. Если же вам нужно что-то большее, мы можем доукомплектовать стандартное вводно-распределительное устройство, например, добавить АВР, или собрать щит с нуля по вашему проекту, или создать специальный проект для вас и в кратчайшие сроки собрать готовое изделие. У менеджеров компании можно узнать цену и заказать установку (монтаж, обслуживание, ремонт) любого вводно-распределительного устройства.

Цены на производство ВРУ

Кол-во панелей, шт. Цена от, руб.
1 30 000,00
2 60 000,00
3 90 000,00
4 120 000,00
5 150 000,00
6 180 000,00
7 210 000,00
8 240 000,00
9 270 000,00
10 300 000,00
11 330 000,00
12 360 000,00

Проекты и дополнительная информация о сборке ВРУ: Перейти

Статьи о шкафах ВРУ: Читать

Если у вас есть запрос на сборку ВРУ или остались вопросы, напишите нам на info@snab-electro.com или заполните форму обратной связи!
