Распределительное устройство низкого напряжения обеспечивает распределение и прием электроэнергии, поступающего от понижающего трансформатора к различным потребляющим устройствам и защиту отходящих линий от перегрузок, КЗ и т.д..

Виды защит РУНН:

- устанавливаются автоматические выключатели от перегрузок и коротких замыканий на отходящих линиях (например для защиты линий наружного освещения)

- от однофазных коротких замыканий устанавливаются токовые реле

Сфера применения РУНН

В основном РУНН предназначены для комплектования КТП и электрощитовых, поставляемых на объекты электроснабжения нефтяной, газовой и атомной промышленности. Кроме того, используются в промышленных и жилищно-коммунальных объектах, а также коттеджных поселках и зонах индивидуальной застройки.

Устройство и конструкция РУНН

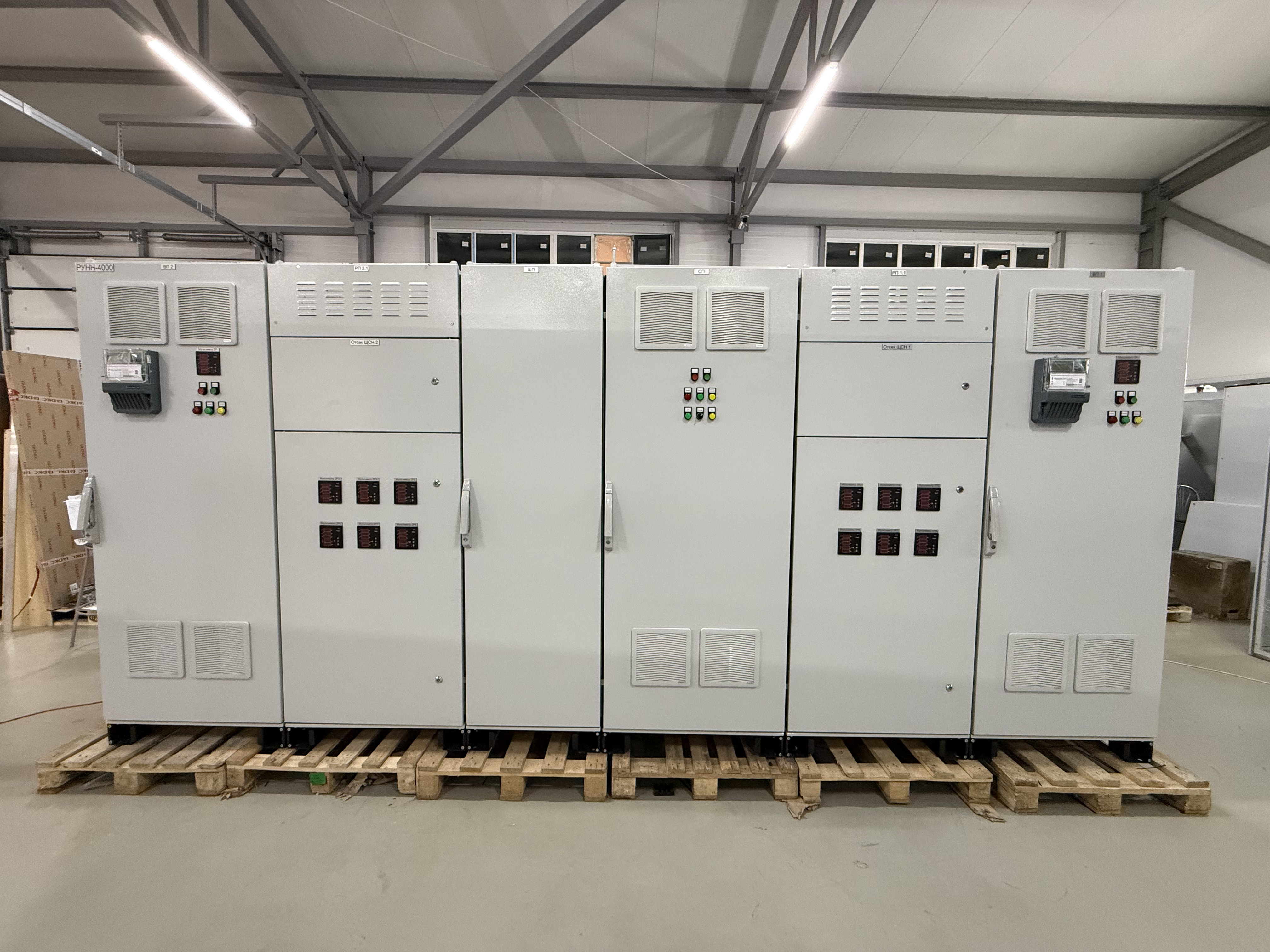

РУНН – сварная (или сборная) металлическая конструкция, поделенная на секции, где находятся автоматические выключатели, аппаратура вторичных цепей и управления, приборы (счетчики и т.д.)  и шины. Все конструкции корпуса и функциональные отсеки в шкафах, отделены  друг от друга, выполняются из стали. Распределительное устройство может располагаться в один и два ряда, быть одностороннего и двухстороннего обслуживания

РУНН состоит из:

- шкаф ШНВ ввода;

- шкаф ШНЛ линейных;

- шкаф ШНС секционных.

Нормальная работа РУНН обеспечивается в следующих условиях:

- средняя температура в диапазоне от -10ºС до +40ºС;

- влажность воздуха 100% при + 25°С

- не более 1000м максимальная возможная высота над уровнем моря;

- исключено содержание в окружающей среде токопроводящей пыли, агрессивных газов и паров в концентрациях из-за снижения параметров РУНН в недопустимых пределах;

- данные устройства не предназначены для использования во взрывоопасных и пожароопасных зонах (наличие пожаро-взрывобезопасной среды);

- скорость ветра – не более 50 м/с;

- используются для КТП мощностью до 2500 кВА;

- рассчитаны на токи до 6300 А.

Цены на сборку РУНН

Проектирование, монтаж и сборка РУН

У нас можно купить готовые стандартные щиты РУНН, заказать нестандартные по вашему проекту или создать проект с нуля. Благодаря собственному производству и сборке РУНН, ГРЩ, ВРУ, силовых шкафов и других видов НКУ мы можем предложить клиентам в Санкт-Петербурге цены ниже, чем у большинства конкурентов. Кроме того, наши специалисты проводят подключение РУНН и дальнейшее регулярное техническое обслуживание и ремонт. Наш опыт – ваше преимущество.
