С конца 2020 г. велись переговоры по поставке электросилового оборудования в корпусе КЛ для строительства новых жилых домов в поселке Лисий Нос. Однолинейная схема менялась несколько раз, т.к. счетчики и трансформаторы переносили из домов в КЛ и обратно. Тем не менее, работа была начата.
Стоить отметить, что для корпусов мы выбираем производителя КЛ для Ленсвета т.к. у них отличное качество и толстый лист металла. Сама КЛ состоит из автоматических выключателей, планочных предохранителей ARS на 400 А и счетчиков АЛЬФА A1140-05-RAL-SW-4Т от Эльстер Метроники.

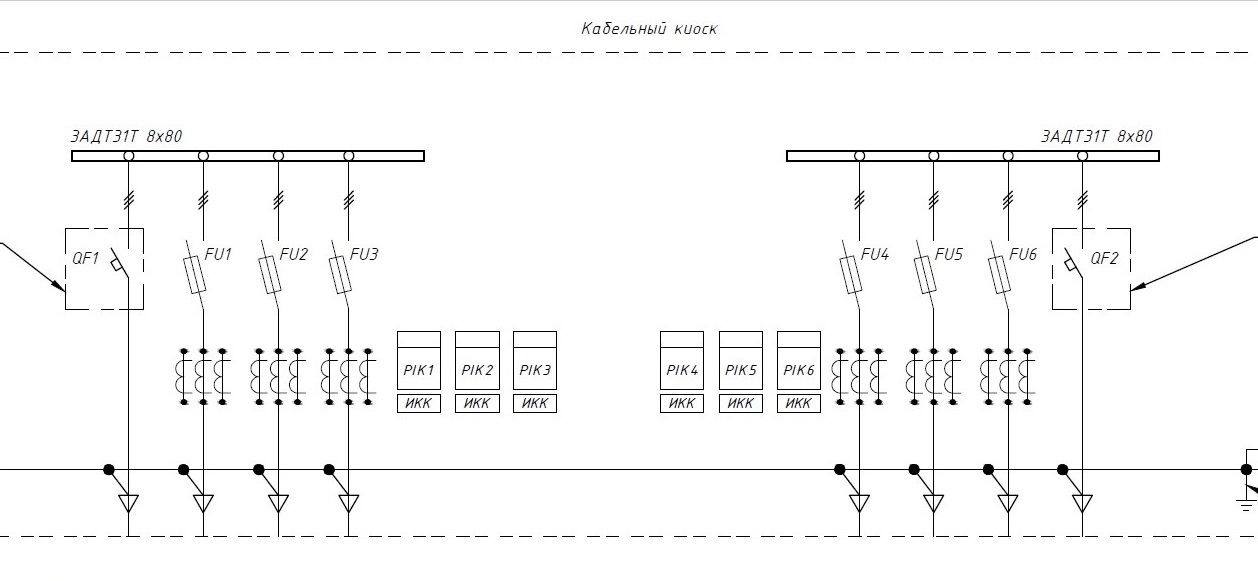

Так выглядит однолинейная схема заказчика:

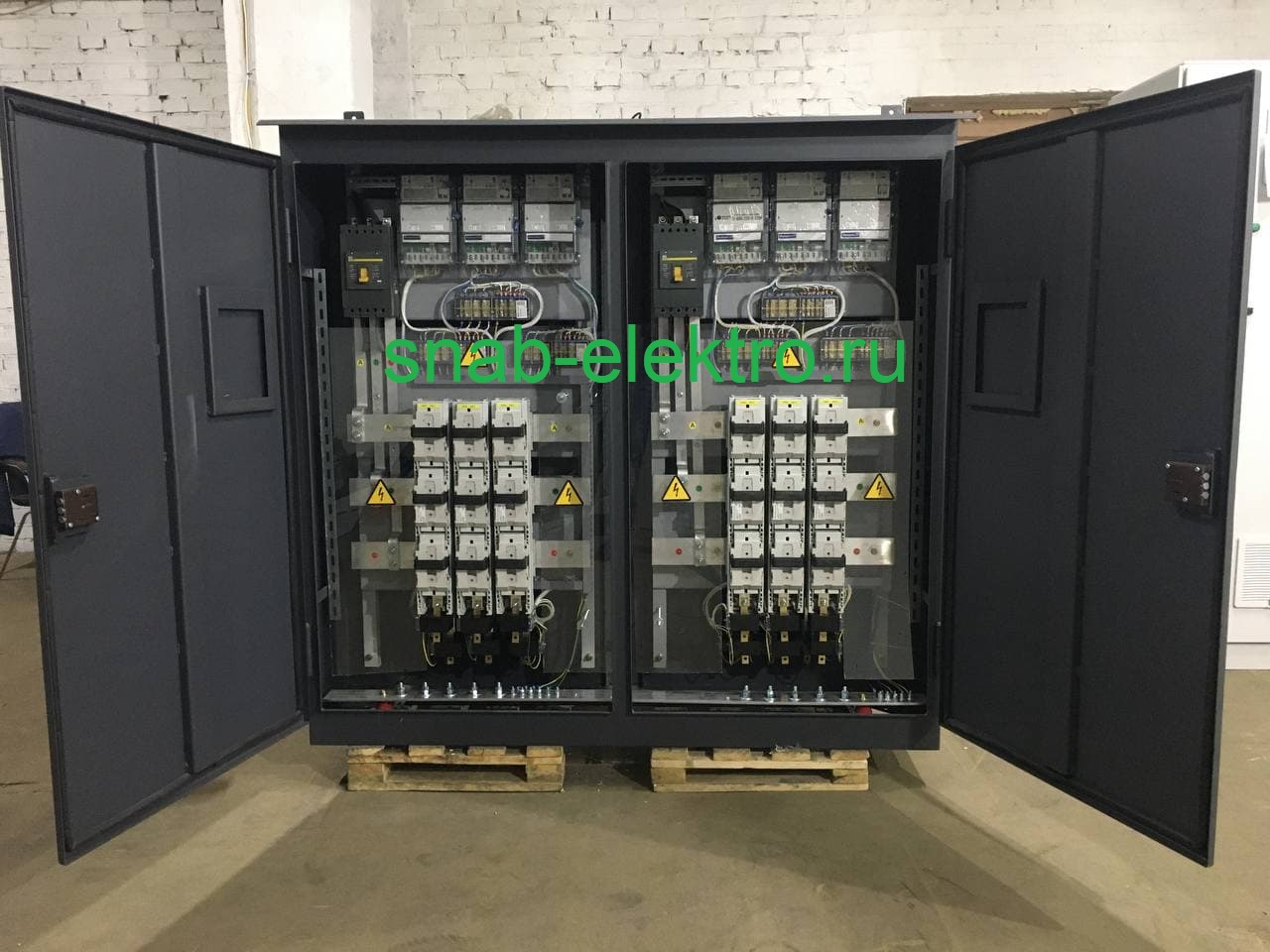

А так выглядит готовый электрощит:
Корпус кабельного киоска размером 1750х1728х380. Вес 400 кг.
Спецификация основного оборудования кабельного киоска:
|
Наименование |
Произв. |
Арт. |
Кол-во |
|
Выключатель автоматический трехполюсный ВА88-37 400А 35кА РЭ4000А |
ИЕК |
SVA40-3-0400 |
2 |
|
Планочный предохранитель выключатель разъединитель (рубильник) ARS 2-1-TM2 400A |
Апатор |
ARS 2-1-TM2 400A |
6 |
|
Плавкая вставка предохранителя ППНИ-37, габарит 2, 80А ИЭК |
ИЕК |
DPP40-080 |
18 |
|
Трансформатор тока Т-066 |
ЭЛТИ |
|
6 |
|
Коробка испытательная переходная ИКП (аналог ИК, ИКК, латунь) TDM |
TDM |
SQ0836-0005 |
2 |
|
АЛЬФА A1140-05-RAL-SW-4Т счетчик электрической энергии трехфазный многотарифный Эльстер Метроника |
|
A1140-05-RAL-SW-4 |
2 |
|
Корпус кабельного киоска 1750*1728*380мм |
|
|
2 |
|
Перфоуголок 40*40*2000 (цинк 2,0) |
БЭТ |
|
4 |
|
Защитный пластрон |
|
|
1 |
|
Комплектующие щитов |
|
|
1 |
|
Шина алюминиевая 80х8х4000 |
|
|
2 |
|
Шина алюминиевая 40х10х4000 |
|
|
1 |
|
Шина алюминиевая 30х10х4000 |
|
|
1 |
|
Изолятор SM76 (М10) силовой с болтом ИЭК |
ИЕК |
YIS11-76-25-B |
16 |
|
ПУГВ 1x70 |
|
|
1 |
