РУНН (распределительное устройство низкого напряжения) – это комплекс оборудования, которое распределяет электроэнергию от источника к потребителям. Они предназначены для установки в комплектных трансформаторных подстанциях (КТП). Главной их функцией является защита от КЗ и токовых перегрузок потребителей и учет потребления электроэнергии.
Для чего нужны РУНН
Шкафы РУНН предназначены для работы в 3-фазных сетях в 4-х или 5-проводном исполнении с напряжением переменного тока 220В и 380В.

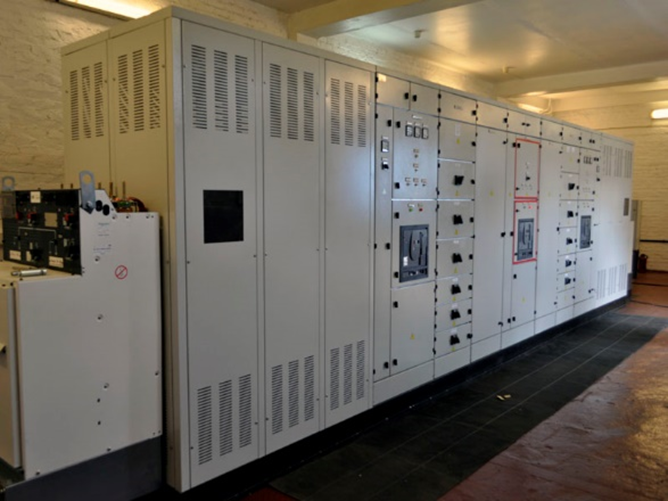

Распределительное устройство представляет из себя каркасную конструкцию, облицованной стальными листами при помощи сварки. Внутри шкаф разделен на отсеки перегородками из металла. В отсеках размещают:
· устройства защиты;
· измерительные приборы;
· автоматику и релейную защиту;
· вспомогательное оборудование.
Сборка РУНН может осуществляться непосредственно на объекте или изделие может приходить к заказчику в готовом виде. К силовому трансформатору КТП оборудование шкафа подключают при помощи кожухов и шинопроводов. У шкафов может быть два вида обслуживания, как одностороннее, так и двухстороннее.
Подключение распределительного устройства к источнику 0,4 кВ делают через автоматические выключатели. Конструкция шкафов даёт возможность применять различные сочетания силовых автоматов: выдвижного и стационарного исполнения. В РУНН может устанавливаться аппаратура от отечественных и зарубежных производителей.
В однотрансформаторную подстанцию устанавливают одну секцию шкафов РУНН. В двухтрансформаторную – две секции со шкафом секционирования. Это в случае аварии даёт гарантию бесперебойного обеспечения потребителей электроэнергией. В РУНН допускается установка разъединителей или выключателей для коммутации.
Если распределительный шкаф используется в 2-трансформаторной подстанции, то можно применить систему АВР в любом варианте реализации: электромеханических реле или микропроцессорах.
В чем отличие РУНН от ГРЩ и ВРУ
Все устройства выполняют одну и ту же основную функцию – распределение электроэнергии потребителям. Функциональные блоки решают в каждом виде устройств схожие задачи, то есть защищают, распределяют, контролируют.
В этой иерархической цепочке первым стоит РУНН, вторым ГРЩ и замыкает ее ВРУ. По сути – это даже не цепочка дерево: к РУНН подключается несколько ГРЩ, а к нему несколько ВРУ.
Классификация и виды РУНН
РУНН разделяются на несколько видов, исходя из различных особенностей.
По условиям эксплуатации бывают двух типов.
1. Открытого. Оборудование распределительного устройства размещают на улице, вне зданий и сооружений. Их отличает удобство проверок, простота расположения. Но они занимают много места и каждый элемент устройства нуждается в дополнительной защите от неблагоприятных условий в виде атмосферных явлений: дождь, снег, высокие или низкие температуры.
2. Закрытого. Располагают в закрытых от атмосферных и климатических явлений помещениях. Занимают мало места. Основным недостатком является проблемы с обслуживанием из-за компактности размещения внутренних элементов РУНН. Данные устройства применяют на промышленных предприятиях или в городских условиях.
Вышеописанные устройства различаются ещё по нескольким критериям.
1. Способам разделения – отдельные секции или шинные системы.
2. Схемами подключения – кольцевыми или радиальными
3. Наличием обходных цепей – ремонт производится, не отключая абонентов.
Как особая разновидность применяется элегазовое оборудование. Установку помещают внутрь пространства, которое заполняют составом, обладающего свойствами повышенной безопасности.
