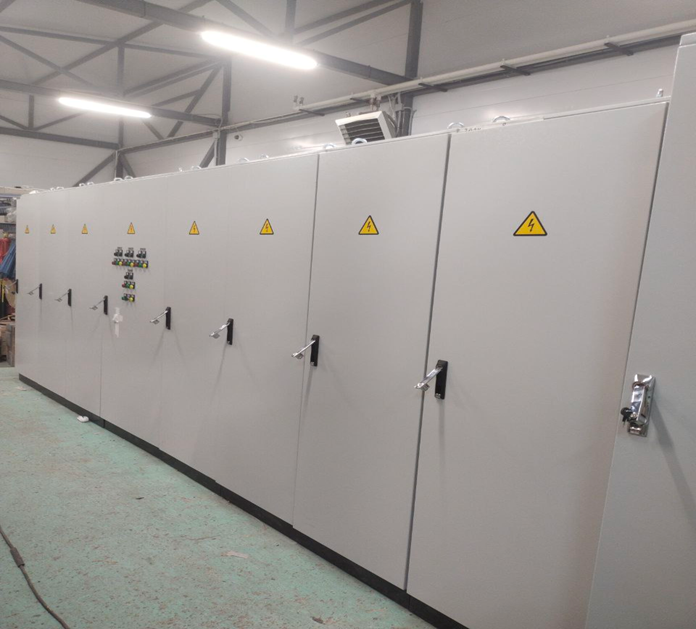

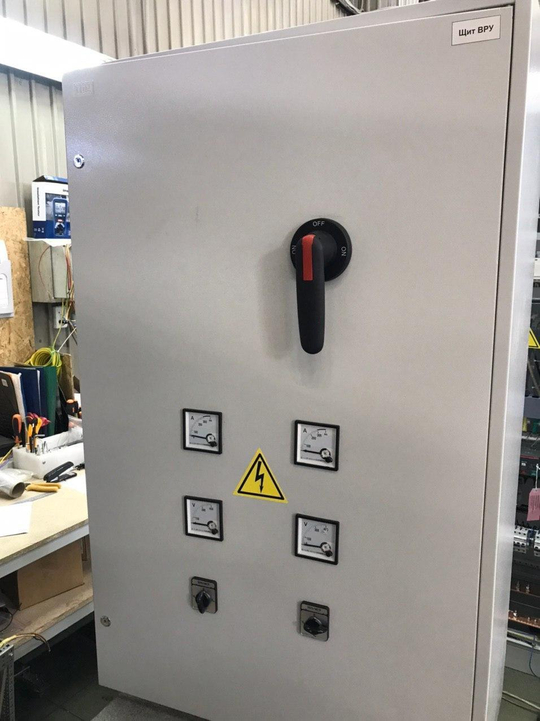

В октябре на юг России был заказ вводной распределительный электрощит на 1000А. Очень запутанная схема и мы сначала подумали, что заказчик ошибся, так как после вводных автоматов и системы учета на схеме были расположены такие же автоматы как вводные по номиналу и характеристикам. Но проектный институт подтвердил, что должна быть именно такая схема. Вместо использования выкатных автоматических выключателей, как на вводе, мы согласовали обычные силовые автоматические выключатели на 1000А, так как они дешевле и занимаются меньше места в щите.
Спецификация электрощита:
|
14.01.03.2.000058 |
(RUS) Воздушный автоматический выключатель ESQ ВА99-40A 3D M2C2S2 2H 1000A (с корзиной, 3пол. 1000А, 65 кА, тип реле 2H, с мот. приводом 220В, кат. вкл 220В и нез. расцеп 220В) |
2 |
|
14.01.03.2.000064 |
(RUS) Воздушный автоматический выключатель ESQ ВА99-40A 3D M2C2S2 2H 1250A (с корзиной, 3пол. 1250А, 65 кА, тип реле 2H, с мот. приводом 220В, кат. вкл 220В и нез. расцеп 220В) |
2 |
|
tte-85-1200-0.5S |
Трансформатор тока ТТЕ-85-1200/5А класс точности 0,5S EKF PROxima |
6 |
|
M636306C |
Автоматический выключатель 3P 6А (C) 6кА ВА 47-63N EKF PROxima |
2 |
|
rkf-24 |
Реле контроля фаз RKF-24 EKF |
2 |
|
|
Меркурий 234 |
2 |
|
|
ИКК |
2 |
|
PLR-S-CPU-1410R-AC-BE |
Логическое реле PLR-S. CPU1410(R) 220В AC с экраном ONI |
1 |
|
M636306C |
Автоматический выключатель 3P 6А (C) 6кА ВА 47-63N EKF PROxima |
2 |
|
4640016933945 |
Реле контроля напряжения РКН-3-15-15 220В |
2 |
|
94.04.9SPA |
Розетка с винтовыми клеммами для реле 55.32, 55.34 |
8 |
|
55.34.8.230.0040 |
Реле миниатюрное универсальное 4CO 7A блокируемая кнопка Тест+индикатор |
8 |
|
sw2c-11s-g |
Кнопка SW2C-11 возвратная зеленая NO+NC EKF PROxima |
3 |
|
sw2c-11s |
Кнопка SW2C-11 возвратная черная NO+NC EKF |
3 |
|
psw-alc-3p |
Переключатель АLСLR-22 3P черный NO+NC EKF EKF PROxima |
1 |
|
pbn-02-b |
Контакт дополнительный для светосигнальной арматуры NO черный EKF PROxima |
2 |
|
ledm-ad16-g |
Матрица светодиодная AD16-22HS зеленый 230 В AC EKF PROxima |
4 |
|
ledm-ad16-r |
Матрица светодиодная AD16-22HS красный 230 В AC EKF PROxima |
3 |
|
ledm-ad16-o |
Матрица светодиодная AD16-22HS желтый 230 В AC EKF PROxima |
4 |
|
lh-20-2 |
Держатель маркировки LH (20x25мм) EKF PROxima |
18 |
|
|
ИБП60Б-Д9-24 |
1 |
|
|
АККУМУЛЯТОР 12 В 7 АЧ |
1 |
|
14.02.02.000090 |
Автоматический выключатель BA 88-36/400M 3P (F) TMD 252-315A 50кА AC380/415В ESQ |
3 |
|
14.02.02.000093 |
Автоматический выключатель BA 88-36/630M 3P (F) TMD 400-500A 50кА AC380/415В ESQ |
2 |
|
14.02.01.000074 |
Автоматический выключатель ВА 88-37/63L 3P TMF 32А 25кА 415 АС ESQ |
4 |
|
14.02.01.000080 |
Автоматический выключатель ВА 88-37/63L 3P TMF 16А 25кА 415 АС ESQ |
14 |
|
14.02.01.000019 |
Автоматический выключатель ВА 88-37/125L 3P TMF 125А 25кА 415 АС ESQ |
1 |
|
14.02.01.000021 |
Автоматический выключатель ВА 88-37/250L 3P TMF 250А 35кА 415 АС ESQ |
1 |
|
14.02.01.000031 |
Автоматический выключатель ВА 88-37/63L 3P TMF 25А 25кА 415 АС ESQ |
2 |
|
14.02.01.000032 |
Автоматический выключатель ВА 88-37/63L 3P TMF 63А 25кА 415 АС ESQ |
2 |
|
14.02.01.000033 |
Автоматический выключатель ВА 88-37/125L 3P TMF 80А 25кА 415 АС ESQ |
2 |
|
14.02.01.000025 |
Автоматический выключатель ВА 88-37/63L 3P TMF 50А 25кА 415 АС ESQ |
2 |
|
14.02.04.000016 |
Расцепитель независимый SHT-125 для ВА88-37 AC 230V левый (подходит для 63) |
1 |
|
|
Корпус ВРУ 2100x800x600 |
4 |
|
|
Корпус ВРУ 2100x600x600 |
4 |
