Вводно-распределительное устройство (ВРУ, УВР)
– это составное электротехническое устройство с аппаратурой для приёма, распределения по потребителям и учета электроэнергии. ВРУ – следующее звено в цепи распределения электроэнергии после главного распределительного щита ГРЩ. Это устройство в соответствии с действующими требованиями ПУЭ ставится на вводе электрических кабелей в жилые, общественные и производственные здания. Вместе с ГРЩ и другой электрощитовой продукцией ВРУ относится к низковольтным комплектным устройствам, НКУ.
Функции ВРУ:
- прием электроэнергии от ГРЩ;
- распределение электроэнергии потребителям следующего уровня. Это могут быть следущие распредустройства (этажный щит, например) или конечные потребители, находящиеся в этом помещении;
- ручное отключение всего здания от энергоснабжения (на время проведения работ, например);
- ручное оперативное отключение и подключение отходящих линий, этажей (ВУ) и конечных потребителей (при ремонте сети, например);
- защита входящих и отходящих линий от КЗ, токов перегрузки, токов утечек;
- дополнительно может устанавливаться оборудование для учета электроэнергии, для контроля распределения нагрузки, АВР и другое.
По своему функционалу ВРУ мало отличается от ГРЩ, но ВРУ имеет ограничения по общему распределяемому току. Иногда ВРУ ставится вместо ГРЩ, если общая мощность потребителей невелика (меньше 630 А на вводе и не больше 250 А на каждом из выходов). Тогда изделие ВРУ будет называться по своей функции, ГРЩ.
Особенности конструкции ВРУ

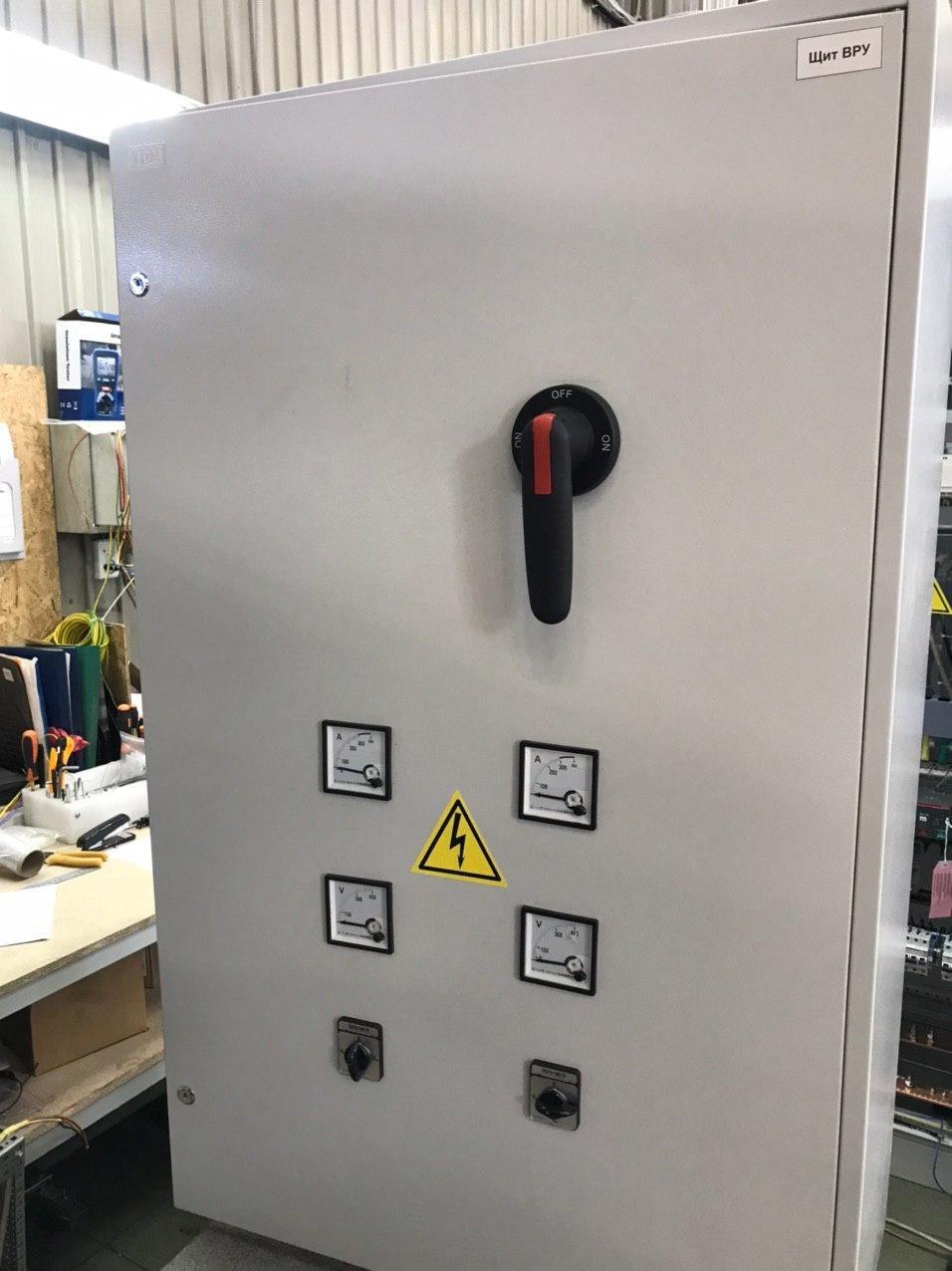

Стандартный ВРУ – стальной ящик с закрывающейся дверцей, одностороннего обслуживания. ВРУ в виде панелей могут стоять прямо в шкафах ГРЩ. Несколько связанных панелей могут образовать вводно-распределительный щит (щиток) ВРЩ. Могут быть напольные и подвесные, с разной степенью защиты (IP31, IP54).
Существуют различные специализированные модели вводно-распределительных устройств – ВРУ-1, ВРУ-2, ВРУ- 10 и т.д.
Оборудование внутри зависит от назначения и типа устройства. Обязательны вводные автоматы или рубильники с предохранителями на вводах. На отходящих линиях стоят автоматы или предохранители своих номиналов. Должно выполняться требование селективности.
Выбор и покупка ВРУ
Компания «АСПР ГРУПП» уже много лет разрабатывает и выпускает электрощитовое оборудование в СПБ. У нас на складах есть готовые устройства со стандартным набором функций, которые могут удовлетворить большинство клиентов. Если потребуется, мы можем быстро доукомплектовать стандарт, чтобы он соответствовал именно вашим запросам.
Проектирование, монтаж и сборка ВРУ в СПб
Это как раз то, чем занимается компания «АСПР ГРУПП». У нас можно купить готовые стандартные щиты ВРУ в СПб, заказать нестандартные по вашему проекту или создать проект с нуля. Благодаря собственному производству и сборке ВРУ, ШАВР, ШУН, ШУЗ, ШПЧ, ГРЩ, силовых шкафов и других видов НКУ мы можем предложить клиентам в Санкт-Петербурге очень привлекательные цены. Кроме того, наши специалисты проводят подключение ВРУ и дальнейшее регулярное техническое обслуживание и ремонт. Наш опыт – ваше преимущество.
