Вводное-распределительное устройство для здания персонала.
Оборудование выбрано EKF и с блочным АВР ats-tsm-63A-3p-pro. Но так как сроки поставки были сжатые, а сроки по некоторым комплектующим EKF откровенно сорвал, то пришлось часть комплектующих менять на IEK.
Корпуса ЩО70, так как токи небольшие и исполнения IP31 достаточно. Ошиновка PE+N выполнена из меди. Управление АВР через реле контроля фаз EKF.

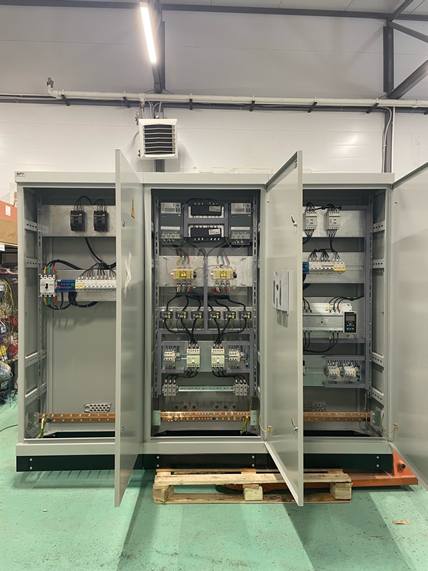

Ниже фотография электрощита ВРУ:
Спецификация электрощита:
|
|
|
Вводные аппараты |
|
|
sl99-160-160 |
Выключатель нагрузки ВН-99 160/160А 3P EKF PROxima |
EKF |
2 |
|
uvr32-31b71250 |
Выключатель-разъединитель ВР32У-31В71250 100А 2 направ.с д/г камерами съемная левая/правая рукоятка MAXima EKF PROxima |
EKF |
2 |
|
mccb99-125-125 |
Выключатель автоматический ВА-99 125/125А 3P 25кА EKF PROxima |
EKF |
2 |
|
|
|
Учет |
|
|
ITT20-3-05-0150 |
Трансформатор тока ТТИ-30 150/5А 5ВА 0,5S IEK |
IEK |
6 |
|
kki2-1 |
Коробка клеммная испытательная переходная ККИ2-1 (латунь) EKF |
EKF |
2 |
|
234ART03PR |
Электросчетчик Меркурий 234 ART-03PR 5-10А 230/400В многотарифный транс. включения RS-485 ЖКИ |
- |
2 |
|
|
|
АВР |
|
|
ats-tsm-63A-3p-pro |
Устройство АВР ТСM-100/ 63А 3р EKF PROxima |
EKF |
1 |
|
RKF-37 |
Реле контроля фаз RKF-37 EKF PROxima |
EKF |
2 |
|
351109 |
Клеммник с держ. предохр. (5x20, 5x25) на DIN-рейку, 6 мм.кв. (серый); ASK 2S |
Klemsan |
6 |
|
450049 |
Концевой сегмент на клеммники ASK 2*, (серый); NPP ASK2 |
Klemsan |
2 |
|
SQ0738-0014 |
Плавкая вставка Н520Б 6А 250В TDM упак (10 шт.) |
- |
1 |
|
304130 |
Клеммник на DIN-рейку 4мм.кв. (серый); AVK4 |
Klemsan |
10 |
|
444120 |
Концевой сегмент на клеммники AVK(2,5-10)/ AVK RD (2,5-4), (серый); NPP 2,5-10 |
Klemsan |
1 |
|
495219 |
Упор на DIN-рейку MR35, (серый); KD 7 |
Klemsan |
1 |
|
496300 |
Маркировка клеммных групп на KD7, (прозр.); ME 3 |
Klemsan |
1 |
|
|
|
Групповые автоматы |
|
|
mccb99-125-63 |
Выключатель автоматический ВА-99 125/ 63А 3P 25кА EKF PROxima |
EKF |
2 |
|
mccb99-125-25 |
Выключатель автоматический ВА-99 125/ 25А 3P 25кА EKF PROxima |
EKF |
2 |
|
mcb47100-3-100C-pro |
Автоматический выключатель 3P 100А (C) 10kA ВА 47-100 EKF PROxima |
EKF |
1 |
|
mcb47100-3-50C-pro |
Автоматический выключатель 3P 50А (C) 10kA ВА 47-100 EKF PROxima |
EKF |
2 |
|
mcb47100-3-25C-pro |
Автоматический выключатель 3P 25А (C) 10kA ВА 47-100 EKF PROxima |
EKF |
3 |
|
mcb47100-3-20C-pro |
Автоматический выключатель 3P 20А (C) 10kA ВА 47-100 EKF PROxima |
EKF |
1 |
|
mcb47100-1-32C-pro |
Автоматический выключатель 1P 32А (C) 10kA ВА 47-100 EKF PROxima |
EKF |
1 |
|
mcb47100-1-20C-pro |
Автоматический выключатель 1P 20А (C) 10kA ВА 47-100 EKF PROxima |
EKF |
2 |
|
mcb47100-1-10C-pro |
Автоматический выключатель 1P 10А (C) 10kA ВА 47-100 EKF PROxima |
EKF |
3 |
|
|
|
|
|
|
|
|
Комплектующие шкафа |
|
|
ВРУ.1 180.80.45 IP31 |
Корпус ВРУ 1800х800х450. IP31 |
ЩО70,ВРУ |
3 |
|
ВРУ П.У. 180.4.4 |
Перфоуголок 1800х32х32 цинк 2мм. |
ЩО70,ВРУ |
6 |
|
ВРУ П.Ш. 200.3.4.3 |
Перфо-швеллер 2000х30х40х30 цинк 2мм |
ЩО70,ВРУ |
9 |
|
ВРУ Ц.80.45.10 |
Цоколь для ВРУ 800х450х100 сталь 1,5мм |
ЩО70,ВРУ |
3 |
|
ВРУ П.Т. 180.45 |
Панель торцевая 1800х450 сталь 1мм |
ЩО70,ВРУ |
2 |
|
mb-kar-a4 |
Карман для документации пластиковый А4 EKF |
EKF |
1 |
|
SQ0814-0011 |
Кабельный ввод мембранный КВМ-6, ТЭП, RAL7035, IP66, 6 вводов TDM |
- |
6 |
|
SQ0814-0010 |
Кабельный ввод мембранный КВМ-16, ТЭП, RAL7035, IP54, 16 вводов TDM |
- |
6 |
|
|
|
Шина |
|
|
АД31т5×20 |
Алюминиевая шина (алюминий) АД31т 5×20, цена за 4 метра |
Ошиновка |
2 |
|
YIS11-30-08-B |
Изолятор SM30 (М8) силовой с болтом IEK |
IEK |
12 |
|
YNN21-10-100 |
Шина PEN "земля-ноль" 8х12мм 10/2 (10групп/креп по краям) IEK |
IEK |
6 |
|
RBD-250 |
Распределительный блок на DIN-рейку РБД-250А IEK |
IEK |
3 |
