Сборка вводного распределительного устройства ВРУ на 1200А на EKF

Для производственно-складского здания в г. Санкт-Петербург потребовался комплект электрощитов для организации электроснабжения внешних и внутренних потребителей.
Самое веселое в выполнении этого проекта было то, что постоянно менялись спецификации, схемы и даже кол-во щитов. Несколько раз их переделывали, хотя срок изначально был очень сжатый.
Прикладываю фото одного из щитов (всего их было около 50).

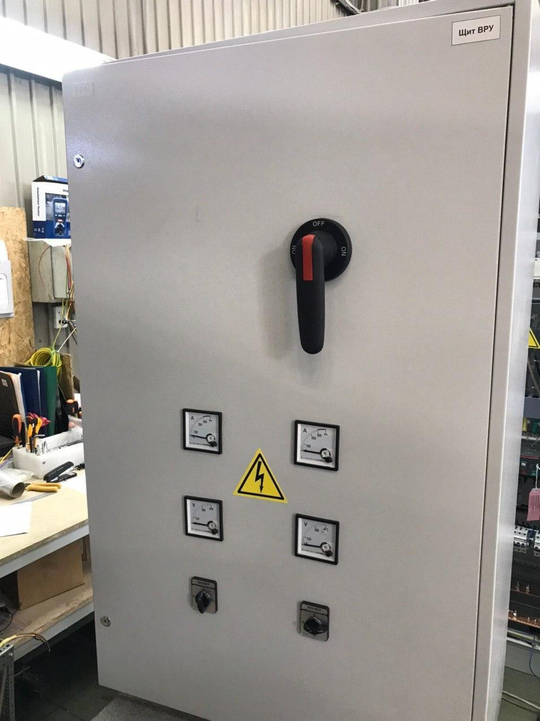

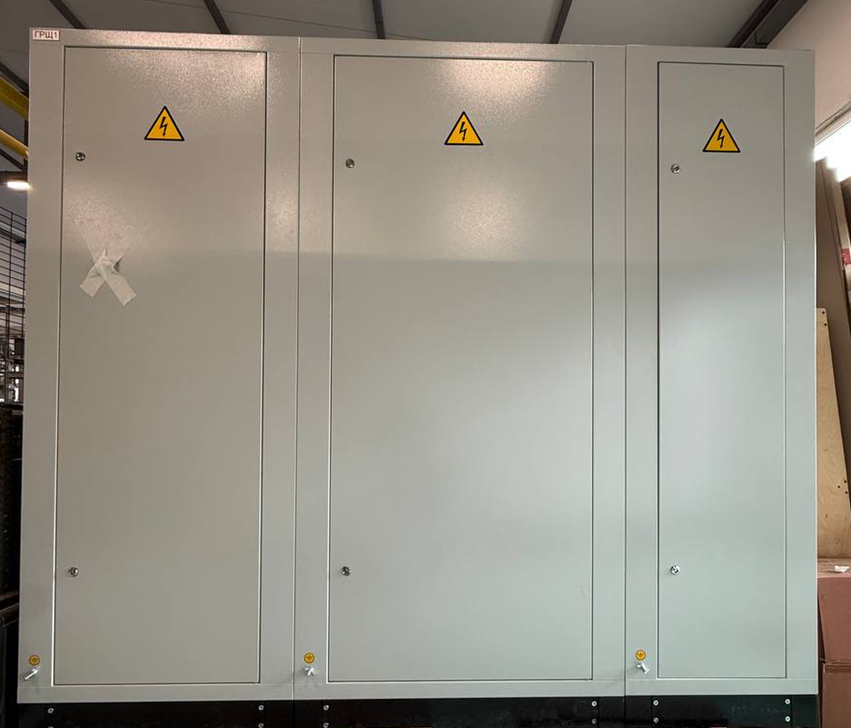

Ниже фотография электрощита ВРУ на 1200А на EKF:
Спецификация электрощита:

Арт.

Наименование

Кол-во

Произв.

Вводные аппараты







tb-s-800-3p

Рубильник 800A 3P без рукоятки управления TwinBlock EKF

1

EKF

tb-630-800-dh

Рукоятка для управления через дверь рубильниками TwinBlock 630-800А EKF

1

EKF

mccb99-800-800m

Выключатель автоматический ВА-99М 800/800А 3P 50кА EKF

1

EKF

mccb99m-800-sht-230ac

Независимый расцепитель 230В АС ВА-99М 800 EKF

1

EKF

Оборудование учета







tte-60-800-0.5S

Трансформатор тока ТТЕ-60-800/5А класс точности 0,5S EKF PROxima

4

EKF

kki2-2

Коробка клеммная испытательная переходная ККИ2-2 (латунь, прозрачная крышка) EKF

1

EKF



Электросчетчик Меркурий-230 ART-03СLN 5-7,5А 230/400В многотарифный транс. включения ЖКИ CAN PLC-I 230ART03СLN

1

-

370592

Клеммник измерительный с 2-мя тест.разъемами, 6мм.кв., (серый); WGO1

2

Klemsan

450109

Концевой сегмент на измер. клеммники WGO1,-2/ WGL, (серый); NPP-WGO1-2

1

Klemsan

476302

Перемычка для WGO1/ WGO3/ WGL1,  (2полюса);  IZUK 6/2

1

Klemsan

495219

Упор на DIN-рейку MR35, (серый); KD 7

2

Klemsan

496300

Маркировка клеммных групп на KD7, (прозр.); ME 3

1

Klemsan

Групповые аппараты







mccb99-400-315m

Выключатель автоматический ВА-99М 400/315А 3P 42кА EKF

7

EKF

mccb99-250-200m

Выключатель автоматический ВА-99М 250/200А 3P 35кА EKF

1

EKF

mccb99-100-40m

Выключатель автоматический ВА-99М 100/40А 3P 35кА EKF

1

EKF

Комплектующие шкафа







ЩО-70.1 200.80.60

Корпус ЩО-70 2000х800х600.

1

ЩО70,ВРУ

ЩО-70.1 200.100.60

Корпус ЩО-70 2000х1000х600.

1

ЩО70,ВРУ

ЩО-70.1 200.60.60

Корпус ЩО-70 2000х600х600.

1

ЩО70,ВРУ

ЩО-70 П.Т. 200.60

Панель торцевая 2000х600

2

ЩО70,ВРУ

ЩО-70 Ц.80.60.10

Цоколь для ЩО-70 800х600х100

1

ЩО70,ВРУ

ЩО-70 Ц.100.60.10

Цоколь для ЩО-70 1000х600х100

1

ЩО70,ВРУ

ЩО-70 Ц.60.60.10

Цоколь для ЩО-70  600х600х100

1

ЩО70,ВРУ

ЩО-70 К. 80.60

Крыша 800х600

1

ЩО70,ВРУ

ЩО-70 К. 100.60

Крыша 1000х600

1

ЩО70,ВРУ

ЩО-70 К. 60.60

Крыша 600х600

1

ЩО70,ВРУ

ЩО-70 П.З. 200.80

Панель задняя 2000х800

1

ЩО70,ВРУ

ЩО-70 П.З. 200.100

Панель задняя 2000х1000

1

ЩО70,ВРУ

ЩО-70 П.З. 200.60

Панель задняя 2000х600

1

ЩО70,ВРУ

П.У. 180.4.4

Перфоуголок 1800х32х32 цинк 2мм.

8

ЩО70,ВРУ

П.Ш. 200.3.4.3

Перфо-швеллер 2000х30х40х30 цинк 2мм

8

ЩО70,ВРУ

mb-kar-a4

Карман для документации пластиковый А4 EKF

1

EKF

SQ0814-0011

Кабельный ввод мембранный КВМ-6, ТЭП, RAL7035, IP66, 6 вводов TDM

3

-

SQ0814-0010

Кабельный ввод мембранный КВМ-16, ТЭП, RAL7035, IP54, 16 вводов TDM

1

-

Система соединений







М1т10×40

Медная шина ШМТЛ (медь)  М1т 10×40, цена за 4 метра

4

Ошиновка

М1т5×30

Медная шина ШМТЛ (медь)  М1т 5×30, цена за 4 метра

5,5

Ошиновка

YIS40-3-270

Изолятор шинный плоский ИШП 3P для шин 5 и 10 мм 270 мм IEK

8

IEK

YIS40-2-180

Изолятор шинный плоский ИШП 2P для шин 5 и 10 мм 180 мм IEK

4

IEK

YIS40-1000

Изолятор соединительных шпилек 1000 мм для ИШП IEK

3

IEK

YIS11-35-10

Изолятор SM35 (М8) силовой IEK

16

IEK

YZN12-095-K03

Клемма вводная силовая КВС 16-95 кв.мм. серая IEK

6

IEK

YNN11-10-100

Шина PEN "земля-ноль" 6х9мм 10/2 (10групп/креп по краям) IEK

4

IEK

ПуГВ 1х70  Провод силовой ПуГВ нг(А)-LS 1х70

ПуГВ 1х70  Провод силовой ПуГВ нг(А)-LS 1х70

6

-

ПуГВ 1х6  Провод силовой ПУГВнг(А)-LS 1х6

ПуГВ 1х6  Провод силовой ПУГВнг(А)-LS 1х6

6

-
