Сегодня хотим рассказать о поставке ШУД с преобразователями частоты производства ESQ для 4-х электродвигателей для вентиляторной градирни. Градирня - это установка для охлаждения воды в промышленных объемах, на крыше которой установлены 4 вентилятора с электродвигателями и редукторами. В ШУД так же помимо датчиков защиты самих электродвигателей также заведены сигналы с редукторов.
Из особенностей ШУД отметим:
- 2 ввода и система АВР на моторных приводах HYUNDAI и реле контроля Меандра.
- Каждая система запуска электродвигателя состояла из частотного преобразователя и байпаса прямым пуском (на случай ремонта преобразователя частоты или его выхода из строя)
- Частотные преобразователя и выходные дросселя производства ESQ.
У преобразователей частоты ESQ настроек и конфигураций не меньше, чем у европейских аналогов, но главное - они всегда в наличии. Дополнительно к ним установили выходные дроссели, так как длина кабельной линии более 100 м.
Управление собрали на ПЛК TRIM5 производства Segnetics. Несмотря на внушительные габариты электрощита, 5-ти дюймовой сенсорной панели ПЛК TRIM5 достаточно, чтобы устанавливать уставки для автоматической работы вентиляторной градирни.

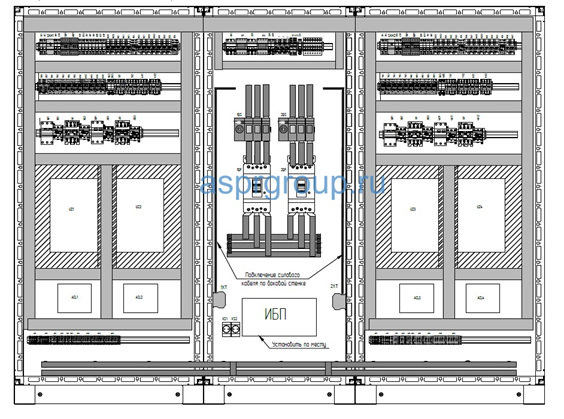

Схема шкаф управления электродвигателем:
Корпус шкафа взяли производства МСА: 2 шт. 2000х1000х600 и вводную панель 2000х800х600 IP56.
Спецификация основного шкафа управления электродвигателем на преобразователя частоты ESQ:
|
Наименование |
Произв. |
Арт. |
Кол-во |
|
Вводные аппараты |
|||
|
Рубильник OT400E03 до 400А 3-полюсный (без ручки управления) |
ABB |
1SCA022727R7960 |
2 |
|
Ручка управления OTV400EK (черная) для прямой установки на рубил ьники OT315..400 |
ABB |
1SCA022763R2960 |
2 |
|
Комплект клеммных крышек OTS400G1L/3 длинная серая комплект = 3 крышки |
ABB |
1SCA022736R8840 |
2 |
|
Групповые аппараты |
|||
|
Автомат защиты двигателя MMS80K 0080 56-80A 15kA АС400/415В (HYUNDAI) |
HYUNDAI |
13.02.000025 |
4 |
|
Автомат защиты двигателя MMS32K 0014 9-14А 15kA АС400/415В (HYUNDAI) |
HYUNDAI |
13.02.000011 |
4 |
|
Дополнительный контакт MMS32K AUX S11 1NO+1NC лев.(HYUNDAI) |
HYUNDAI |
13.02.000018 |
4 |
|
Рубильник OT63F3 до 63А 3х-полюсный для установки на DIN-рейку или монтажную плату (с резерв. ручкой) |
ABB |
1SCA105332R1001 |
8 |
|
Контакт доп.OA2G11 для ОТ16..125F, OT125A3, OT160E, ET |
ABB |
1SCA022379R8100 |
8 |
|
Автоматический выключатель HGD63H 1PMCS0000C 00006 1 полюс, 6А, ток к.з. 10kA, хар-ка C |
HYUNDAI |
13.04.000625 |
17 |
|
Автоматический выключатель HGD63H 1PMCS0000C 00016 1 полюс, 16А, ток к.з. 10kA, хар-ка C |
HYUNDAI |
13.04.000630 |
4 |
|
Система управления |
|||
|
Магнитный контактор HGC65 22NS X220 65А 30 кВт при АС3 (380-440В) кат. 220В АC 2НО+2НЗ |
HYUNDAI |
13.01.01.000522 |
4 |
|
Магнитный контактор HGC12 11NS X220 12А 5.5 кВт при АС3 (380-440В) кат. 220В АC 1НО+1НЗ |
HYUNDAI |
3.01.01.000528 |
8 |
|
Механическая блокировка HGC IU40 (для HGC9-40) |
HYUNDAI |
13.01.01.000504 |
4 |
|
Частотный преобразователь ESQ-760-4T0300G/0370P-BU 30/37кВт, 380В |
ESQ |
08.04.000728 |
4 |
|
Выходной дросель ACL-H-37 37 кВт 400А |
ESQ |
08.03.000210 |
4 |
|
Линейно-интерактивный ИБП серии Info, 650 ВА, IEC (1 шт.), Schuko (1шт.) |
ДКС |
INFO650SI |
1 |
|
Блок питания 24VDC, 120W |
MEAN WELL |
DR-120-24 |
1 |
|
Реле электромех. установ. E297-16-10/230 |
ABB |
2TAZ311000R2011 |
4 |
|
Восьмиканальный измеритель с аварийной сигнализацией |
ОВЕН |
ТРМ138-Р.Щ7 |
3 |
|
Контроллер программируемый логический TRIM 5 |
Сегнетикс |
3012-65-0 |
1 |
|
Модуль ввода/вывода 6-AIN, 8-DIN, 5-DOUT (реле), 4-AOUT |
Сегнетикс |
FMR - 1021-10-0 |
1 |
|
Модуль ввода/вывода 16-DIN, 8-DOUT (реле) |
Сегнетикс |
FMR - 3022-10-0 |
2 |
|
Модуль ввода/вывода 32-DIN |
Сегнетикс |
FMR - 2222-10-0 |
1 |
|
Система АВР |
|||
|
Автоматический выключатель HGM400E 3PT4S0000C 00350F 221-350A ток к.з. 45kA AC380/415В |
HYUNDAI |
13.03.02.000527 |
2 |
|
Вспомогательный контакт AUX 40GM C1 (1 пер. конт.) для HGM/HGE400/630/800 UCB400,630,800R/S/H/L |
HYUNDAI |
13.03.04.000287 |
2 |
|
Шунтирующий расцепитель SHT 40GM AC200-230V для HGM/HGE400/630/800 UCB400,630,800R/S/H/L |
HYUNDAI |
13.03.04.000298 |
2 |
|
Моторный привод MOT 40GM AC/DC 240В для 3,4п HGM/HGЕ 400 |
HYUNDAI |
13.03.04.000248 |
2 |
|
Межполюсное изолирующее устройство TQQ 63GP 3 для HGM/HGE400,630,800 |
HYUNDAI |
13.03.04.000383 |
4 |
|
Автоматический выключатель HGD63H 3PMCS0000C 00006 3 полюса, 6А, ток к.з. 10kA, хар-ка C |
HYUNDAI |
13.04.000627 |
2 |
|
Автоматический выключатель HGD63H 1PMCS0000C 00006 1 полюс, 6А, ток к.з. 10kA, хар-ка C |
HYUNDAI |
13.04.000625 |
2 |
|
Реле контроля трехфазного линейного напряжения ЕЛ-11М-15 |
Менандр |
ЕЛ-11М-15 AC400В УХЛ4 |
2 |
|
Комплектующие шкафа |
|||
|
Корпус ШНС IP-56 1000х600х2000 (2-х дверный) |
МСА |
ШНС-2-IP-56-10060200 |
2 |
|
Корпус ШНС IP-56 800х600х2000 |
МСА |
ШНС-IP-56-8060200 |
1 |
