Шкаф управления КНС: какие есть виды, зачем нужен

Современные КНС состоят не только из насосов и разных устройств, которые обеспечивают работу установки, в их комплектацию также входят шкафы управления всем насосным оборудованием. Главная задача шкафов – защищать двигатели насосов КНС, питающие их электрические линии, обеспечивать безопасную, стабильную, надежную работу всей канализационной установки.

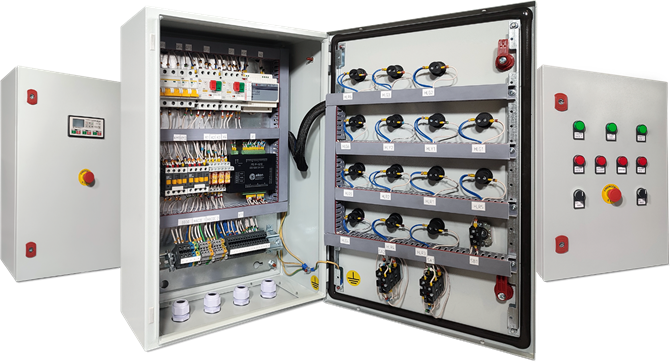

ШУКНС бывают металлические и пластиковые, форму имеют прямоугольную или квадратную. На двери размещаются кнопки управления режимами работы насосов, индикация. Во внутреннем пространстве располагаются клеммные колодки для подключения проводов питания и автоматики, датчики контроля напряжения, реле.

Виды шкафов управления КНС

Шкафы управления КНС делят в зависимости от сферы применения на несколько видов.

Внутреннее или наружное исполнение.

Уличные шкафы имеют защищенный от влаги и пыли корпус. Они комплектуются устройствами обогрева, чтобы поддерживать нужный микроклимат внутри шкафа для обеспечения нормальной работоспособности, размещенного внутри оборудования в холодное время.

К шкафам для внутреннего использования по пыле- и влагозащищенности жестких требований нет. Их производят в стандартном варианте корпуса.

Автоматическое или ручное управление.

Автоматическое управление предусматривает плавную регулировку и настройку функционирования насоса. В сборку ШУ КНС входят:
•    частотный преобразователь;
•    УПП;
•    автоматические выключатели для защиты электродвигателей;
•    АВР;
•    блок контроля фаз.

Эти устройства позволяют экономить электричество, продлевать длительность службы КНС.
При ручном управлении у щитов такого набора функций не предусмотрено. Их эксплуатируют в режиме включено/выключено, что плохо сказывается на качестве и продолжительности работы оборудования.

Зачем нужен ШУКНС

Шкаф управления КНС нужен для ручного или автоматического управления устройствами и механизмами канализационных станций разных конфигураций:
•    для сточных вод;
•    для водоснабжения;
•    подпиточные;
•    фекальные.

Программируемый контроллер, интегрированный в шкаф, даёт возможность просто подстраиваться под конкретные особенности каждой станции.

Специальные управляющие алгоритмы, заложенные в контроллер, и УПП обеспечивают:
•    в случае аварии одного насоса автоматическое включение резервного;
•   сглаживание динамических процессов в работе гидро- и электротехнического оборудования.

Функции шкафа управления канализационной насосной станцией.
1.    Управлять включением/выключением насосов.
2.    Контролировать уровни жидкости в канализационных резервуарах.
3.    Для равномерной наработки обеспечивать автоматическую смену насосов.
4.    Отключает по крайнему нижнему уровню жидкости.
5.  Работа в автоматическом режиме в зависимости от уровня жидкости в резервуарах КНС – включение дополнительных насосов, смена неисправного насоса.
6.    Работа в ручном режиме.
7.    Защищает от чередования фаз в сети.
8.    Защищает насосы от «сухого хода».
9.    Защищает двигатели от критической токовой и тепловой перегрузок.

Для заказа ШУ КНС направьте запрос на почту info@snab-electro.com либо заполните форму обратной связи.

Описание услуги по сборке ШУ КНС: Перейти
