В данной статье рассмотрим один из наших типовых шкафов управления канализационной насосной станицей АСПР ГРУПП ШУКНС. Шкаф имеет артикул АСПР.ШУКНС.2.11.УПП.А.УХЛ1, что расшифровывается как:
- шкаф управления канализационной насосной станцией
- количество насосов - 2 шт.
- насос мощностью 11 кВт
- включение насоса с помощью УПП (устройство плавного пуска)
- 2 ввода, с системой АВР (автоматической ввод резерва)
- исполнение УХЛ1, т.е. уличное.
В качестве устройств плавного пуска обычно мы используем связку автомата защиты электродвигателя и устройства плавного пуска производства ABB серия PSR. Данные УПП производитель рекомендует использовать именно с мотор автоматом.
Система АВР чаще всего строится на базе автоматического выключателя и контактора, т.к. большие токи редко бывают в канализационных станциях (условно выше 200 А, где можно уже использовать моторные приводы по экономическим соображениям).
Уличное исполнение осуществляется за счет организации микроклимата внутри электрощита: система автоматического обогрева и охлаждения.
В качестве системы управления мы используем ПЛК фирмы Segnetics или Schneider Electric – в зависимости от требований по подключению оборудования.

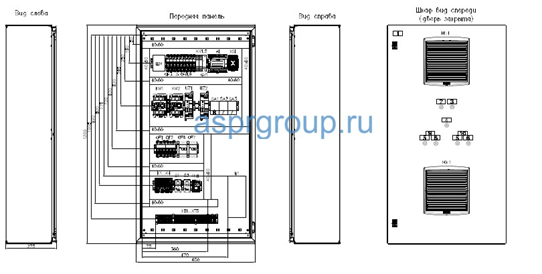

Возвращаясь к комплектации АСПР.ШУКНС.2.11.УПП.А.УХЛ1, так выглядит внешний по нашей конструкторской документации:

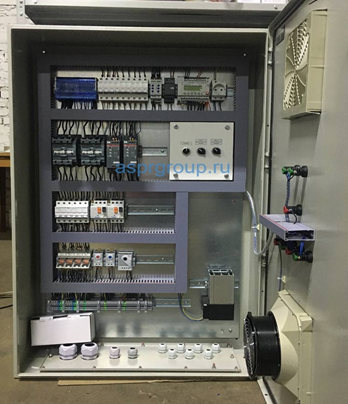

Электрощит получается довольно плотным, так это выглядит после выполнения сборочных работ электрощита:
Спецификация основного оборудования
|
Наименование |
Произв. |
Арт. |
Кол-во |
|
Вводные аппараты |
|||
|
Выключатель автоматический трехполюсный 63А С iK60N 6кА |
SE |
A9K24363 |
2 |
|
Контактор E 65А катушка управления 220В АС3 50Гц |
SE |
LC1E65M5 |
2 |
|
Групповые аппараты |
|||
|
Выключатель автоматический для защиты электродвигателей 20-25A |
SE |
GZ1E22 |
2 |
|
Устройство плавного пуска PSR25-600-70 11кВт 400В 100-240В AC |
ABB |
1SFA896108R7000 |
2 |
|
Система АВР |
|||
|
Выключатель автоматический трехполюсный 6А С iK60N 6кА |
SE |
A9K24306 |
2 |
|
Реле контроля трехфазного фазного напряжения РКН-3-15-15 |
МЕАНДР |
РКН-3-15-15 |
2 |
|
Блок контактный дополнительный 2НО+2НЗ |
SE |
LAEN22 |
1 |
|
МЕХАНИЧ БЛОКИР ДЛЯ КОНТАКТОРОВ TVS 6 65 |
SE |
LAEM1 |
1 |
|
Система управления |
|||
|
ПЛК Pixel |
Segnetics |
Pixel |
1 |
|
Блок питания НDR-30-24, Mean-well. |
Mean-well |
НDR-30-2 |
1 |
|
Выключатель автоматический однополюсный 6А С iK60N 6кА |
SE |
A9K24106 |
3 |
|
Лампа сигнальная 230-240B зеленая |
Picco |
|
1 |
|
Переключатель 2х поз. |
Picco |
|
1 |
|
Комплектующие шкафа |
|||
|
Корпус металлический ЩМП-6-0 У1 IP65 GARANT IEK |
ИЭК |
YKM40-06-65 |
1 |
|
ВЕНТИЛЯТОР 230/170 М3/ЧАС 230В 35ВТ IP54 TDM |
TDM |
SQ0832-0012 |
1 |
|
Вентиляционная решетка с фильтром для вентилятора SQ0832-0012 (250 мм) TDM SQ0832-0016 |
TDM |
SQ0832-0016 |
1 |
|
Термостат от 0 до +60°C NO (YCE-TNO-00-60) IEK |
ИЭК |
YCE-TNO-00-60 |
1 |
|
Розетка на DIN-рейку с заземл.конт. РА-р 10-3-ОП |
ИЭК |
РА-р 10-3-ОП |
1 |
|
Гигростат механический УККг от 35 до 95% RH IEK |
ИЭК |
YCE-MH-35-95 |
1 |
|
Резистивный нагреватель 230В |
TDM |
|
1 |
