ВРУ относится к большому классу устройств, отвечающих за ввод и распределение электрической энергии на объектах различных сфер деятельности. По сути – это шкаф или ящик, внутри которого размещены разные электрические цепи и устройства. В задачи вводного распределительного устройства, помимо ввода и распределения, входят защитные функции.
Разновидности ВРУ
Широкий спектр, возложенных на это устройство обязанностей и возможных способов их реализации, привел к появлению большого количества видов вводных распределительных устройств.
По назначению
Вводные. Предназначены для ввода электрической энергии на объект. Если по техническим условиях предусмотрено несколько вводов, тогда дополнительно к вводному автомату в состав устройства включают блок АВР. Предусмотрена также защита каждого ввода, а иногда устанавливаются счетчики для учета электроэнергии.
Распределительные. Служат для распределения электроэнергии. Например, распределение нагрузки на силовых потребителей, освещение, системы безопасности и т.д. В таких устройствах на выходных линиях устанавливают автоматы, оборудование для защиты нагрузочных цепей и т.п. Их обычно устанавливают в комплексе с вводными ВРУ.
Вводно-распределительные. Вариант два в одном, совмещающий в себе функции ввода, распределения и учета электрической энергии.
По целевому использованию ВРУ
• с автоматами. Распространен в квартирах и офисах. Чаще всего содержит УЗО, дифференциальные автоматы, автоматические выключатели и различные модульные устройства.
• с приборами для учета, контроля и измерения.
• с рубильником. Его применяют на тех объектах, где нужен видимый и явный разрыв электрической цепи.
• с АВР. При наличии по техусловиям на объекте 2 и более вводов устанавливают устройство автоматического ввода резерва для быстрого, без вмешательства человека, переключения с одного ввода на другой.
• с управлением освещением. Внутри шкафа или ящика монтируют аппаратуру для автоматического управления оборудованием освещения. Его обычно устанавливают для освещения придомовых территорий, лестничных клеток, коридоров и прочих местах общего пользования.
По способу установки
1. Навесные.
2. Напольные.
3. Встраиваемые.
По типу конструкции
Однопанельные. Единая конструкция, которая не разделена на отдельные панели.

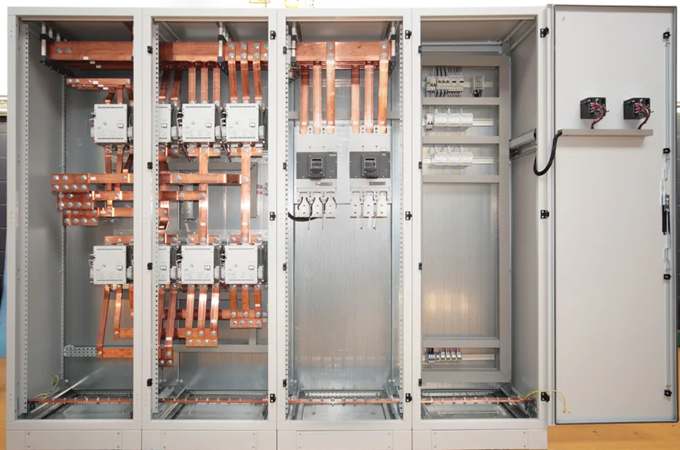

Многопанельные. Подобные ВРУ в пределах одной электрощитовой могут представлять из себя 2 и более панелей. Они обычно устанавливаются, чтобы организовать управление разветвленными цепями электрического снабжения.
Существует еще несколько критериев классификации: по схеме ввода, по степени защиты от влаги и пыли, по месту установки и многим другим.
Особенности сборки вводного распределительного устройства
При выполнении электромонтажных работ должны соблюдаться нормы пожаробезопасности, внутриотраслевые требования и все нормативно-технические требования. Для сборки ВРУ привлекаются опытные квалифицированные электромонтажники с соответствующими допусками и практическим опытом.
Классический вводно-распределительный щит состоит из:
• корпуса, металлического или пластикового;
• автоматических выключателей;
• электромагнитных пускателей;
• рубильников;
• УЗО и диффвыключателей;
• клеммных соединителей и предохранителей;
• приборов для учета и контроля электрической энергии.
Конечное комплектование устройствами для сборки ВРУ определяется проектом, созданным по техническому заданию и эксплуатационным условиям, которые предоставляются заказчиком.
Сборку и монтаж вводного распределительного устройства производят в следующей последовательности:
1. Установка вводных панелей внутри ящика или шкафа.
2. Монтаж автоматических выключателей и УЗО.
3. Подключение концов кабеля с опрессовкой наконечниками.
4. Установка устройств для учета и контроля.
Начало монтажа – это выбор места на объекте для установки ВРУ. Чаще всего устройство располагают вблизи входной группы для упрощения подключения основной питающей линии. Объект обесточивают, место, где будут проводиться электромонтажные работы, огораживают и вывешивают предупреждающие таблички.
