Главный распределительный щит ГРЩ для Ижорского завода в Колпино. ГРЩ представлял собой РУНН на комплектующих ABB. Так как на сегодня все поставщики испытывают трудности с приобретением комплектующих европейских брендов по согласованию с Заказчиком заменили ABB на корейскую компанию Hyundai.
На вводе рубильники РЕ19 и автоматы серии HGM с отключающей способностью 70 кА. Отходящие линии так же на Hyundai.

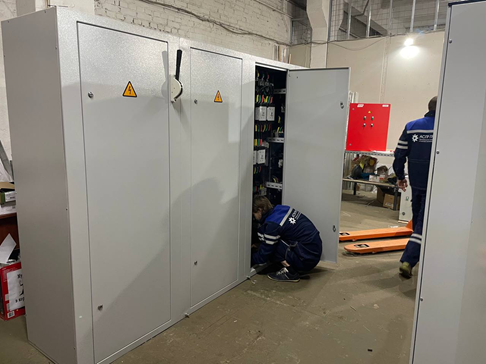

Ниже фотография собранного электрощита.
ГРЩ на 1000А получился по спецификации ниже:
|
Наименование |
Произв. |
арт. |
кол-во |
|
|
|
Вводные аппараты |
|
|
Разъединитель РЕ19-43-31140 1600А (PE-31140-1600) |
IEK |
PE-31140-1600 |
1 |
|
Автоматический выключатель HGM 1000S 3PENBS0000C 01000 400-1000А ток к.з. 70kA AC 415В |
Hyundai |
13.03.03.000309 |
1 |
|
Конденсатор К73-28 1000В 0,47мкФ |
|
|
3 |
|
|
|
Групповые аппараты |
|
|
Автоматический выключатель HGD100S 1PMCS0000C 00100 1 полюс, 100А, ток к.з. 10kA, хар-ка C (STANDARD) |
Hyundai |
13.04.001112 |
2 |
|
Выключатель автоматический ВА47-150 1Р 125А 15кА характеристика C (MVA50-1-125-C) |
IEK |
MVA50-1-125-C |
1 |
|
Автоматический выключатель HGD100S 1PMCS0000C 00080 1 полюс, 80А, ток к.з. 10kA, хар-ка C (STANDARD) |
Hyundai |
13.04.001111 |
1 |
|
Автоматический выключатель HGM100H 3PT4S0000C 00032F 25-32A ток к.з. 26kA AC380/415В |
Hyundai |
13.03.02.000623 |
1 |
|
Автоматический выключатель HGM100H 3PT4S0000C 00040F 32-40A ток к.з. 26kA AC380/415В |
Hyundai |
13.03.02.000624 |
1 |
|
Автоматический выключатель HGM250S 3PT4S0000C 00160F 128-160A ток к.з. 26kA AC380/415В |
Hyundai |
13.03.02.000515 |
1 |
|
Автоматический выключатель HGM100H 3PT4S0000C 00025F 20-25A ток к.з. 26kA AC380/415В |
Hyundai |
13.03.02.000617 |
9 |
|
Автоматический выключатель HGM100H 3PT4S0000C 00063F 50-63A ток к.з. 26kA AC380/415В |
Hyundai |
13.03.02.000507 |
3 |
|
Автоматический выключатель HGM100H 3PT4S0000C 00100F 80-100A ток к.з. 26kA AC380/415В |
Hyundai |
13.03.02.000607 |
4 |
|
Автоматический выключатель HGM400E 3PT4S0000C 00400F 252-400A ток к.з. 45kA AC380/415В |
Hyundai |
13.03.02.000530 |
1 |
|
Шунтирующий расцепитель SHT 40GM AC200-230V для HGM/HGE400/630/800 UCB400,630,800R/S/H/L |
Hyundai |
13.03.04.000298 |
1 |
|
Автоматический выключатель HGM100H 3PT4S0000C 00016F 12.5-16A ток к.з. 26kA AC380/415В |
Hyundai |
13.03.02.000621 |
4 |
|
Автоматический выключатель HGD63P 1PMCS0000C 00010 1 полюс, 10А, ток к.з. 10kA, хар-ка C (STANDARD) |
Hyundai |
13.04.000917 |
6 |
|
Автоматический выключатель HGD63P 1PMCS0000C 00016 1 полюс, 16А, ток к.з. 10kA, хар-ка C (STANDARD) |
Hyundai |
13.04.000918 |
5 |
|
Автоматический выключатель HGD63P 1PMCS0000C 00025 1 полюс, 25А, ток к.з. 10kA, хар-ка C (STANDARD) |
Hyundai |
13.04.001016 |
3 |
|
Автоматический выключатель HGD63P 1PMCS0000C 00032 1 полюс, 32А, ток к.з. 10kA, хар-ка C (STANDARD) |
Hyundai |
13.04.000920 |
6 |
|
Автоматический выключатель HGD63P 1PMCS0000C 00032 1 полюс, 50А, ток к.з. 10kA, хар-ка C (STANDARD) |
Hyundai |
1 |
|
|
|
|
Оборудование АВР1 |
|
|
Автоматический выключатель HGM100H 3PT4S0000C 00050F 40-50A ток к.з. 26kA AC380/415В |
Hyundai |
13.03.02.000618 |
2 |
|
Магнитный контактор HGC65 22NS X220 65А 30 кВт при АС3 (380-440В) кат. 220В АC 2НО+2НЗ |
Hyundai |
13.01.01.000522 |
2 |
|
Механическая блокировка HGC IU100 (для HGC50-100) |
Hyundai |
13.01.01.000505 |
1 |
|
Блок вспомогательных контактов фронтальный HGC TB 22NS (для HGC9-100, UMC9-100, HGR) |
Hyundai |
13.01.01.000499 |
2 |
|
Автоматический выключатель HGD63-M 3PMCS0000C 00006 3 полюса, 6А, ток к.з. 6kA, хар-ка C (STANDARD) |
Hyundai |
13.04.000886 |
1 |
|
Автоматический выключатель HGD63-M 1PMCS0000C 00006 1 полюс, 6А, ток к.з. 6kA, хар-ка C (STANDARD) |
Hyundai |
13.04.000862 |
1 |
|
Реле напряжения трехфазное РНПП-311М вкл/откл защит |
Новатек-Электро |
3425601311 |
1 |
|
Лампа AD22DS(LED)матрица d22мм зеленый 230В ИЭК |
IEK |
BLS10-ADDS-230-K06 |
2 |
|
|
|
Оборудование АВР2 |
|
|
Автоматический выключатель UPB250S 3PESS0000X 00250_EL 100-250A ток к.з. 85кА АС380/415В |
Hyundai |
13.03.03.000299 |
5 |
|
Автоматический выключатель UPB100S 3PESS0000X 00100 40-100A ток к.з. 85kA AC380/415В |
Hyundai |
13.03.03.000108 |
1 |
|
Моторный привод MOT 12UP AC/DC220 для UPB100S/H/L/X, UPB160S/H/L/X, UPB250S/H/L/X / UPD100S, UPD160S, UPD250S |
Hyundai |
13.03.04.000099 |
3 |
|
Вспомогательный контакт AUX 12UP R1 для HGP100/250 UPB100S/H/L/X, UPB160S/H/L/X, UPB250S/H/L/X, UPB400S/H/L/X, UPB630S/H/L/X / UPD100S, UPD160S, UPD250S, UPD400S, UPD630S |
Hyundai |
13.03.04.000038 |
3 |
|
Аварийный контакт ALT 12UP L1 для UPB100S/H/L/X, UPB160S/H/L/X, UPB250S/H/L/X, UPB400S/H/L/X, UPB630S/H/L/X / UPD100S, UPD160S, UPD250S, UPD400S, UPD630S |
Hyundai |
13.03.04.000010 |
3 |
|
|
|
|
|
|
Реле логическое PLR-S. CPU1410 серии ONI (PLR-S-CPU-1410) |
ИЭК |
PLR-S-CPU-1410 |
1 |
|
Выключатель автоматический трехполюсный 4А С ВА47-29 4.5кА (MVA20-3-004-C) |
ИЭК |
MVA20-3-004-C |
3 |
|
Промежуточное реле OIR 3 конт (16А). 230 В AC (OIR-316-AC230V) |
ИЭК |
OIR-316-AC230V |
3 |
|
Реле фаз ORF 06. 3ф 220-460 В AC (ORF-06-220-460VAC) |
ИЭК |
ORF-06-220-460VAC |
3 |
|
Переключатель LAY5-BD25 2 позиции I-0 стандартная ручка (BSW60-BD-2-K02) |
ИЭК |
BSW60-BD-2-K02 |
1 |
|
Клемма пружинная КПИ 2в-1,5 17,5А серый (YZN11-001-K03) |
ИЭК |
YZN11-001-K03 |
42 |
|
Клемма пружинная КПИ 2в-1,5-PEN (YZN21-001-K52) |
ИЭК |
YZN21-001-K52 |
4 |
|
Заглушка для КПИ 2в-1,5/2,5 серая (YZN11D-ZGL-002-K03) |
ИЭК |
YZN11D-ZGL-002-K03 |
5 |
|
Концевой стопор (ограничитель с маркировкой) на DIN-рейку (YZN11DF-003-K03) |
ИЭК |
YZN11DF-003-K03 |
10 |
|
Держатель маркировки DM 18x25 (DM18x25) |
ИЭК |
DM18X25 |
1 |
|
Индикация |
|
|
|
|
Модуль расширения программируемых логических реле и микро ПЛК ONI. 8 дискретных входов и 8 релейный выходов. |
ИЭК |
PLR-S-EMD-0808UR-AC |
2 |
|
Лампа AD22DS LED матрица 22мм зеленый 230В (BLS10-ADDS-230-K06) |
ИЭК |
BLS10-ADDS-230-K06 |
5 |
|
Лампа AD22DS LED матрица 22мм красный 230В (BLS10-ADDS-230-K04) |
ИЭК |
BLS10-ADDS-230-K04 |
3 |
|
Кнопка управления LAY5-BA31 без подсветки зеленая (BBT60-BA-K06) |
ИЭК |
BBT60-BA-K06 |
3 |
|
Кнопка управления LAY5-BA41 без подсветки красная 1з (BBT60-BA-K04) |
ИЭК |
BBT60-BA-K04 |
3 |
|
Держатель маркировки DM 18x25 (DM18x25) |
ИЭК |
DM18X25 |
14 |
|
Диспетчеризация |
|
|
|
|
Промышленный импульсный блок питания ONI. Диапазон входных напряжений 90-264В AC или 127-370В DC. |
ИЭК |
OPS-DC24-060B |
1 |
|
Логическое реле PLR-S. RS485 серии ONI |
ИЭК |
PLR-S-EMC-RS485 |
1 |
|
Клемма пружинная КПИ 2в-1,5 17,5А серая IEK |
ИЭК |
YZN11-001-K03 |
2 |
|
|
|
Система измерений |
|
|
Трансформатор тока ТТИ-А 300/5А 5ВА класс 0,5S IEK |
ИЭК |
ITT10-3-05-0300 |
3 |
|
Трансформатор тока ТТИ-А 80/5А 5ВА класс точности 0.5S (ITT10-3-05-0080) |
ИЭК |
ITT10-3-05-0080 |
3 |
|
Трансформатор тока ТТИ-60 1000/5А 10ВА класс 0,5S ИЭК (ITT40-3-10-1000) |
ИЭК |
ITT40-3-10-1000 |
3 |
|
Прибор измерительный многофункциональный SMH с жидкокристалическим дисплеем (sm-963h) |
EKF |
sm-963h |
3 |
|
Автоматический выключатель HGD63P 3PMCS0000C 00010 3 полюса, 10А, ток к.з. 10kA, хар-ка C (STANDARD) |
Hyundai |
13.04.000930 |
2 |
|
Автоматический выключатель HGD63-M 3PMCS0000C 00001 3 полюса, 1А, ток к.з. 6kA, хар-ка C (STANDARD) |
Hyundai |
13.04.000882 |
2 |
|
Лампа AD22DS LED матрица 22мм зеленый 230В (BLS10-ADDS-230-K06) |
ИЭК |
BLS10-ADDS-230-K06 |
3 |
|
|
|
Комплектующие шкафа |
|
|
Корпус (2000х800х600) |
|
ЩО70.1-800 |
5 |
