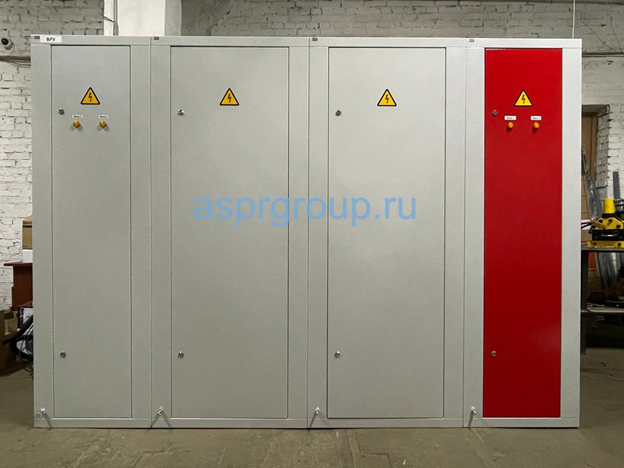

Главный распределительный щит для бакалейного склада под Санкт-Петербургом. Шкаф отвечает за питание инженерных систем склада. Основной бренд комплектующих электрощита ABB. На начало 2022 г. оперативно получить комплектующие из-за проблем с поставками было очень проблематично, но нам повезло и собрали со всей странны по частям.
Вводные автоматы серии Tmax с током расцепителя от 160 до 320 А. Система АВР на реле контроля напряжения CM-PFS.S и контакторов AF. Рубильники OT400.
Корпуса электрощита выбрали ЩО-70 исходя из цены и доступности, ошиновка была сделана медной шиной 30х5.
Вместе с ГРЩ была собрана панель ППУ (кабельная перемычка между электрощитами выполнена ВВГнг-FRLS 4x70)
Электрощит получился по спецификации ниже:
|
Выключатель автоматический T5N 400 PR223DS In=400A 3p F F (1SDA059531R1) |
ABB |
1SDA059531R1 |
2 |
|
Реверсивный рубильник OT400E03C до 400A 3-полюсный (без ручки управления) |
ABB |
1SCA022764R1950 |
2 |
|
Ручка управления OTV400ECK для прямой установки на реверсивные рубильники OT315..400Е_С черная (1SCA022783R0170) |
ABB |
1SCA022783R0170 |
2 |
|
Выключатель автоматический ВА-320А 36кА Tmax4N PR221DS-LSI In=320А 3 полюса F F (1SDA054117R1) |
ABB |
1SDA054117R1 |
2 |
|
Выключатель автоматический трехполюсный XT2N 160 Ekip LS/I In=160A F F (1SDA067058R1) |
ABB |
1SDA067058R1 |
2 |
|
Фиксированная часть втычного исполнения XT2 P FP 3p EF (1SDA068187R1) |
ABB |
1SDA068187R1 |
2 |
|
Комплект преобразования исполнения P MP XT2 3p (1SDA066278R1) |
ABB |
1SDA066278R1 |
2 |
|
Выключатель автоматический ВА-320А 36кА Tmax4N PR221DS-LSI In=320А 3 полюса F F (1SDA054117R1) |
ABB |
1SDA054117R1 |
1 |
|
Выключатель автоматический трехполюсный 25А С S203M 10кА (S203M C25) |
ABB |
2CDS273001R0254 |
5 |
|
Выключатель автоматический трехполюсный XT1B 160 TMD 125-1250 F F |
ABB |
1SDA066808R1 |
4 |
|
Выключатель автоматический трехполюсный 16А С S203M 10кА (S203M C16) |
ABB |
2CDS273001R0164 |
10 |
|
Выключатель автоматический однополюсный 16А С S201M 10кА (S201M C16) |
ABB |
2CDS271001R0164 |
1 |
|
Выключатель автоматический трехполюсный 32А D S203M 10кА (S203M D32) |
ABB |
2CDS273001R0321 |
4 |
|
Выключатель автоматический трехполюсный 16А D S203M 10кА (S203M D16) |
ABB |
2CDS273001R0161 |
4 |
|
Выключатель автоматический однополюсный 6А С S201M 10кА (S201M C6) |
ABB |
2CDS271001R0064 |
5 |
|
Выключатель автоматический однополюсный 6А B S201M 10кА (S201M B6) |
ABB |
2CDS271001R0065 |
1 |
|
Трансформатор тока ТТИ-А 250/5А с шиной 5ВА класс точности 0.5S |
ИЭК |
ITT10-3-05-0250 |
3 |
|
Трансформатор тока ТТИ-А 200/5А с шиной 5ВА класс точности 0.5S |
ИЭК |
ITT10-3-05-0200 |
3 |
|
Трансформатор тока ТТИ-А 150/5А с шиной 5ВА класс точности 0.5S |
ИЭК |
ITT10-3-05-0150 |
3 |
|
Коробка испытательная переходная ИКП (аналог ИК, ИКК, латунь) TDM |
TDM |
SQ0836-0005 |
3 |
|
Счетчик эл.энергии Меркурий 230 АRT-03 PQRSIDN трехф-й многотарифный, 5(7,5), кл.точ. 0.5S/1 .0, Щ, ЖКИ, IrDA, CAN/RS485 2 тарифа МСК |
Инкотэкс |
230ART03PQRSIDN 2тар.МСК |
3 |
|
Счетчик эл.энергии Меркурий 230 АRT-01 PQRSIN трехфазный многотарифный, 5(60), кл.точ. 1.0/2.0, Щ, ЖКИ, IrDA, CAN/RS485,2 Тарифа МСК (230ART01PQRSIN 2ТарифаМСК) |
Инкотэкс |
230ART01PQRSIN 2ТарифаМСК |
1 |
|
Выключатель автоматический трехполюсный XT2N 160 Ekip LS/I In=160A F F (1SDA067058R1) |
ABB |
1SDA067058R1 |
4 |
|
Контактор AF65-30-11-13 100-250В AC/DC (1SBL387001R1311) |
ABB |
1SBL387001R1311 |
2 |
|
Блокировка механическая реверсивная VM96-4 для контакторов AF40-AF96 (1SBN033405T1000) |
ABB |
1SBN033405T1000 |
1 |
|
Контактор AF190-30-11-13 катушка управления 100-250В AC/DC |
ABB |
1SFL487002R1311 |
2 |
|
Блокировка механическая реверсивная VM19 для контакторов AF116-370 |
ABB |
1SFN030300R1000 |
1 |
|
Реле контроля напряжения CM-PFS.S 3ф контроль обрыва и чередования фаз (1SVR730824R9300) |
ABB |
1SVR730824R9300 |
2 |
|
Выключатель автоматический трехполюсный 6А С SH203L 4.5кА (SH203L C6) |
ABB |
2CDS243001R0064 |
2 |
|
Выключатель автоматический однополюсный 6А С SH201L 4.5кА (SH201L C6) |
ABB |
2CDS241001R0064 |
2 |
|
Лампа CL2-523G зеленая со встроенным светодиодом 230В AC (1SFA619403R5232) |
ABB |
1SFA619403R5232 |
4 |
|
Корпус ЩО-70 (2000х600х600) |
БЭТ |
ЩО70.1-600 |
6 |
|
Торцевая панель ЩО-70 (2000х600) |
БЭТ |
ТПЩ-20-1 |
2 |
|
Задная стенка ЩО-70 (2000х600) |
БЭТ |
ЗСЩ-600 |
6 |
|
Крыша ЩО-70 (600х600) |
БЭТ |
КЩ-600 |
6 |
|
Монтажная панель (50х600) |
БЭТ |
МП50*600ШЩ |
24 |
|
Монтажная панель (220х600) |
БЭТ |
МП220*600ШЩ |
24 |
|
Перфоуголок 40*40*2000 (цинк 2,0) |
БЭТ |
|
12 |
|
Окраска панели в красный цвет |
|
|
1 |
|
Комплектующие шкафа |
|
|
6 |
|
Изолятор ступенчатый ИС4-30 (М8) силовой с болтом (YIS11-4-30-B) |
ИЭК |
YIS11-4-30-B |
2 |
|
Блок распределительный на DIN-рейку РБД-250А (RBD-250) |
ABB |
RBD-250 |
3 |
|
Блок распределительный на DIN-рейку РБД-160А (RBD-160) |
ABB |
RBD-160 |
3 |
|
ПуГВ 1х70 |
|
|
15 |
|
ПуГВ 1х35 |
|
|
20 |
|
ПуГВ 1х25 |
|
|
12 |
|
Шина комплектная 3ф 60 модулей PS3/60/16А (80А PS3/60/16A) |
ABB |
2CDL230010R1660 |
2 |
|
Шина алюминиевая 30х10х4000 |
|
|
10 |
|
Шина медная 30х5х4000 |
|
|
1 |
