ГРЩ на 1600А
Главный распределительный щит

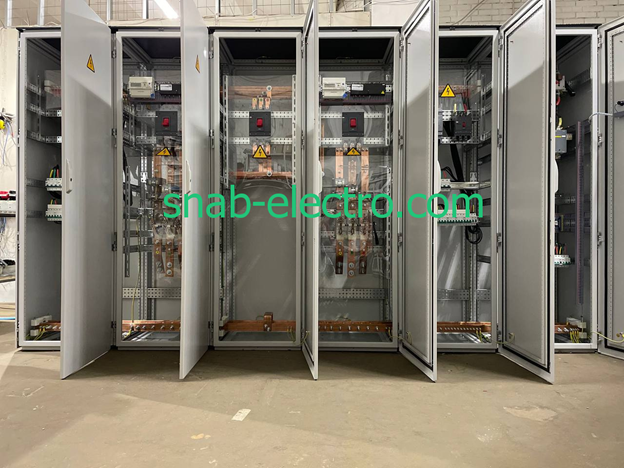

Главный распределительный щит для производственного цеха в г. Санкт-Петербург. Номинальный ток электрощита составляет 1600А.
Вводной рубильник IEK типа РЕ19, автоматы DEKraft серии ВА-335А. При разработке конструкторской документации были учтены все вопросы касательно расположения ввода/вывода кабелей, профилей для подвязки кабелей и габаритов электрощита (что бы он поместился в электрощитовой),
Корпуса электрощита выбрали ШНС (пр-ва НПК МСА), ошиновка медь.
Электрощит получился по спецификации ниже.
|
PE-31120-1000 |
Разъединитель РЕ19-41-31120 1000А IEK |
IEK |
|
28136DEK |
Силовой авт. выкл. 3P 630A 50кА ВА-335А |
DEKraft |
|
|
Счетчик эл. энергии 3ф. СЕ 307 R34 543 OAG.SUVLF GS01 |
- |
|
kki1-1 |
Коробка клеммная испытательная переходная ККИ1-1 EKF |
EKF |
|
ITT40-3-10-1000 |
Трансформатор тока ТТИ-60 1000/5А 10ВА 0,5S IEK |
IEK |
|
plc-jxb-6S1/35gy |
Клемма винтовая JXB-6S1/35 с продольным размыкателем и измерительными гнездами серая EKF |
EKF |
|
sak-6S1-35 |
Заглушка для клеммы JXB-6S1/35 с продольным размыкателем серая EKF |
EKF |
|
28130DEK |
Силовой авт. выкл. 3P 400A 50кА ВА-335А |
DEKraft |
|
28135DEK |
Силовой авт. выкл. 3P 500A 50кА ВА-335А |
DEKraft |
|
28123DEK |
Силовой авт. выкл. 3P 250A 35кА ВА-333А |
DEKraft |
|
28122DEK |
Силовой авт. выкл. 3P 200A 35кА ВА-333А |
DEKraft |
|
13009DEK |
Авт. выкл. 3Р 100А х-ка С ВА-201 10кА |
DEKraft |
|
13008DEK |
Авт. выкл. 3Р 80А х-ка С ВА-201 10кА |
DEKraft |
|
12311DEK |
Авт. выкл. 3Р 63А х-ка C ВА-103 6кА |
DEKraft |
|
12310DEK |
Авт. выкл. 3Р 50А х-ка C ВА-103 6кА |
DEKraft |
|
12307DEK |
Авт. выкл. 3Р 25А х-ка C ВА-103 6кА |
DEKraft |
|
12308DEK |
Авт. выкл. 3Р 32А х-ка C ВА-103 6кА |
DEKraft |
|
12303DEK |
Авт. выкл. 3Р 10А х-ка C ВА-103 6кА |
DEKraft |
|
12275DEK |
Авт. выкл. 1Р 25А х-ка C ВА-103 6кА |
DEKraft |
|
12273DEK |
Авт. выкл. 1Р 16А х-ка C ВА-103 6кА |
DEKraft |
|
12372DEK |
Авт. выкл. 3Р 32А х-ка D ВА-103 6кА |
DEKraft |
|
12374DEK |
Авт. выкл. 3Р 50А х-ка D ВА-103 6кА |
DEKraft |
|
YNS21-3-100 |
Шина соединительная типа PIN (штырь) 3Р 100А (1м) IEK |
IEK |
|
SRK01-100-250 |
Выключатель-разъединитель ВР32И-35А30220 250А IEK |
DEKraft |
|
KKT53-265-230-10 |
Контактор КТИ-52653 реверс 265А 230В/АС3 IEK |
IEK |
|
KPK10-22 |
Приставка ПКИ-22 доп. контакты 2з+2р IEK |
IEK |
|
4,64002E+12 |
Реле контроля напряжения РКН-3-15-15 AC230В/AC400BУХЛ4 (4640016933945) |
- |
|
12269DEK |
Авт. выкл. 1Р 6А х-ка C ВА-103 6кА |
DEKraft |
|
12086DEK |
Авт. выкл. 3Р 6А х-ка C ВА-103 6кА |
DEKraft |
|
4640016936861 |
Реле времени РВО-26М ACDC24-240B УХЛ4 |
- |
|
|
Розетка с винтовыми клеммами (с зажимной клетью) для реле 55.32, 55.34, таймера 85.02, 85.04, применяются модули 86.00, 99.02, в комплекте пластиковая клипса 094.91.3, версия: синий цвет (94.04.9SPA) |
- |
|
553482300040 |
Реле миниатюрное универсальное монтаж в розетку контакты AgNi 4CO 7A блокируемая кнопка Тест+индикатор (55.34.8.230.0040) |
- |
|
25118DEK |
Лампа комм. ADDS D22 LED зел. 220В AC/DC ЛK-22 |
DEKraft |
|
25119DEK |
Лампа комм. ADDS D22 LED кр. 220В AC/DC ЛK-22 |
DEKraft |
|
25052DEK |
Перекл. на 3 фикс. полож. I-O-II станд. ручка ПЕ-22 |
DEKraft |
|
25100DEK |
Контакт доп. для устр. упр. и сигн. 1 НО ДК-22 |
DEKraft |
|
25107DEK |
Держатель марк. для светосигн. арматуры D22 20х25 ДМ-22 |
DEKraft |
