ГРЩ на 630А для поликлиники в д. Кудрово

Главный распределительный щит



Вводное распределительное устройство для небольшой поликлиники в д. Кудрово (Ленинградская область). Сложность изготовления электрощита заключалась, к слову как обычно, в стесненности электрощитового помещения. Проектировщик не сделая изначальную компоновку электрощита отрисовал помещение.

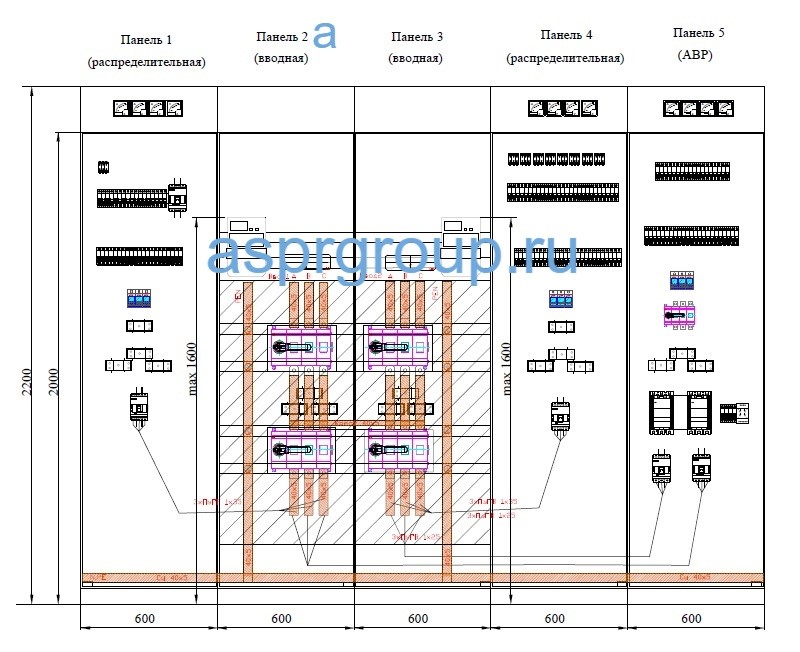

Ниже представлена компоновка одного из распределительных электрощитов.

Автоматические выключатели в главном распределительном щите модульные серии S200. Ошиновка выполнена медной шиной 40х5. Корпуса типа ЩО-70 IP31.

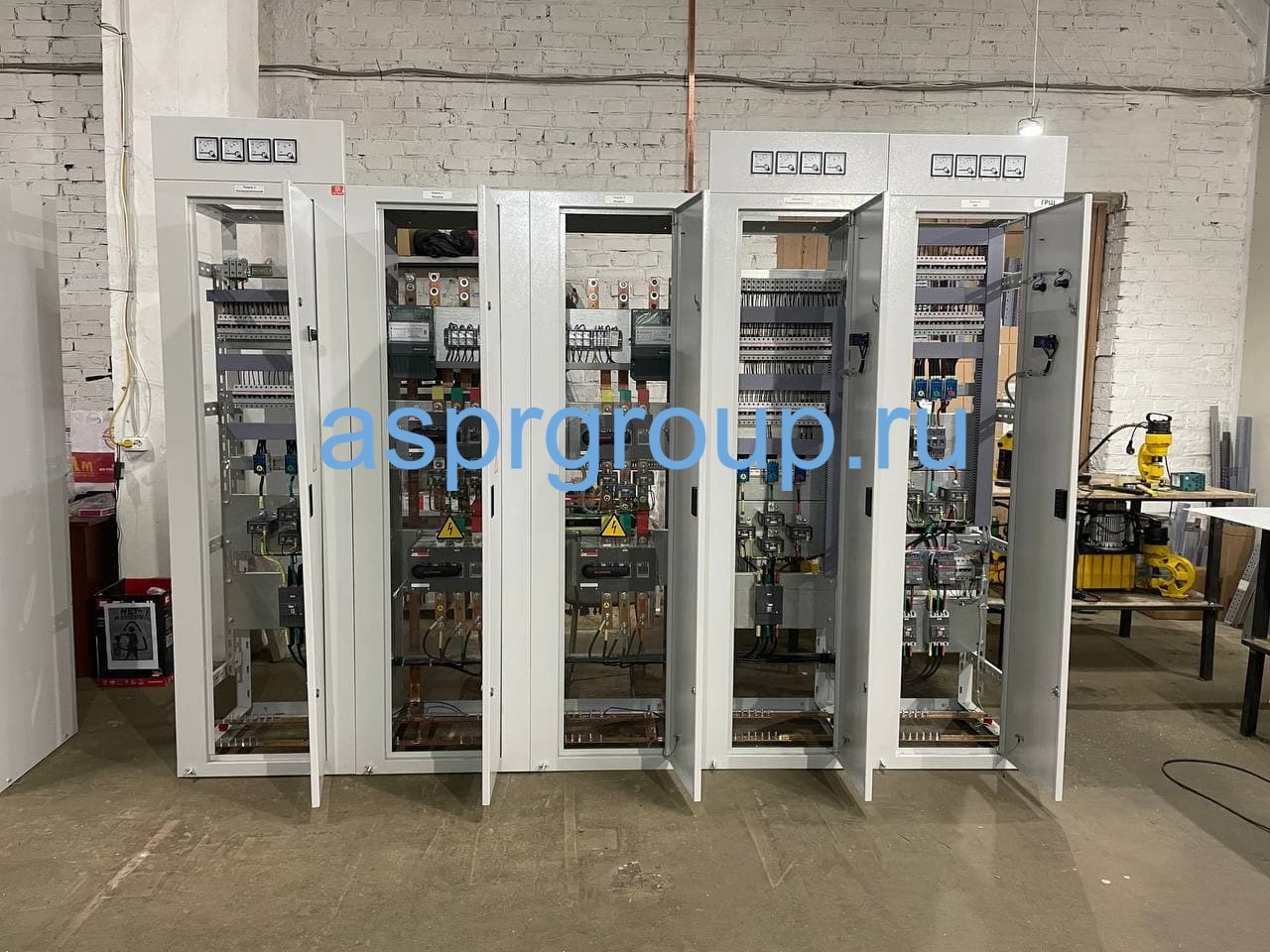

Электрощит после сборки выглядит следующим образом.

Спецификация ГРЩ ниже:

 Наименование

 Произв-ль

Вводные автоматы

Кол-во

Рубильник OT630E03 до 630A 3-полюсный (без ручки управления)

ABB

1SCA022775R3670

2

Реверсивный рубильник OT630E03C до 630А 3-полюсный (без ручки управления)

ABB

1SCA022785R4430

2

Ручка управления OTV800EK для прямого монтажа на рубильники OT630..800Е черная (1SCA022804R6340)

ABB

1SCA022804R6340

2

Ручка черная OTV800ECK для реверсивных рубильников (1SCA022797R2470)

ABB

1SCA022797R2470

2

Выключатель автоматический трехполюсный A1C 125 TMF 125-1250 F F (1SDA070312R1)

ABB

1SDA070312R1

2

Выключатель автоматический трехполюсный A2C 250 TMF 160-1600 F F

ABB

1SDA070334R1

2

Рубильник OT160G03K (1SCA138208R1001)

ABB

1SCA138208R1001

1





Групповые автоматы



Выключатель автоматический трехполюсный 50А С SH203L 4.5кА (SH203L C50)

ABB

2CDS243001R0504

19

Выключатель автоматический трехполюсный 50А С S203 6кА (S203 C50)

ABB

2CDS253001R0504

1

Выключатель автоматический трехполюсный A1C 125 TMF 80-800 F F

ABB

1SDA070309R1

1

Выключатель автоматический трехполюсный 32А С SH203L 4.5кА (SH203L C32)

ABB

2CDS243001R0324

3

Выключатель автоматический трехполюсный 25А С SH203L 4.5кА (SH203L C25)

ABB

2CDS243001R0254

13

Выключатель автоматический трехполюсный 16А С SH203L 4.5кА (SH203L C16)

ABB

2CDS243001R0164

1

Выключатель автоматический двухполюсный 2А С S202 6кА (S202 C2)

ABB

2CDS252001R0024

2

Выключатель автоматический однополюсный 20А С SH201L 4.5кА (SH201L C20)

ABB

2CDS241001R0204

2

Выключатель автоматический трехполюсный 20А С SH203L 4.5кА (SH203L C20)

ABB

2CDS243001R0204

2

Выключатель автоматический однополюсный 25А С SH201L 4.5кА (SH201L C25)

ABB

2CDS241001R0254

1

Выключатель автоматический однополюсный 16А С SH201L 4.5кА (SH201L C16)

ABB

2CDS241001R0164

1

Выключатель автоматический однополюсный 10А С SH201L 4.5кА (SH201L C10)

ABB

2CDS241001R0104

1

Выключатель автоматический трехполюсный 40А С SH203L 4.5кА (SH203L C40)

ABB

2CDS243001R0404

2

Расцепитель независимый 110-415В S2C-A2 (S2C-A2)

ABB

2CDS200909R0002

1





Системы измерений



Трансформатор тока ТТИ-40 400/5А 5ВА без шины класс точности 0.5S (ITT30-3-05-0400)

IEK

ITT30-3-05-0400

6

Трансформатор тока ТТИ-А 150/5А с шиной 5ВА класс точности 0.5S (ITT10-3-05-0150)

IEK

ITT10-3-05-0150

11

Коробка испытательная переходная (КИП)

Инженерсервис

4309550

2

Счетчик эл.энергии Меркурий 230 АRT-03 PQRSIDN трехф-й многотарифный, 5(7,5), кл.точ. 0.5S/1 .0, Щ, ЖКИ, IrDA, CAN/RS485 2 тарифа МСК (230ART03PQRSIDN 2тар.МСК)

Инкотекс

230ART03PQRSIDN 2тар.МСК

2

Амперметр Э47 150/5А 72х72 AC включение через трансформатор (класс точности 1.5) (IPA10-6-0150-E)

IEK

IPA10-6-0150-E

9

Вольтметр 500В 72х72 AC непосредственного включения Э47 (IPV10-6-0500-E)

IEK

IPV10-6-0500-E

3

Выключатель автоматический трехполюсный 6А С SH203L 4.5кА (SH203L C6)

ABB

2CDS243001R0064

3

Переключатель кулачковый 3п ПКП10-53/O10АUca-O-Uab-Ubc3 (BCS13-010-5)

IEK

BCS13-010-5

3





Оборудование АВР



Контактор AF146-30-11-13 катушка управления 100-250В AC/DC

ABB

1SFL467001R1311

2

Блокировка механическая реверсивная VM140/190 для контакторов AF116-AF146 и AF190-AF205 (1SFN034403R1000)

ABB

1SFN034403R1000

1

Реле контроля напряжения CM-PFS.S 3ф контроль обрыва и чередования фаз (1SVR730824R9300)

ABB

1SVR730824R9300

1

Выключатель автоматический трехполюсный 6А С SH203L 4.5кА (SH203L C6)

ABB

2CDS243001R0064

1

Выключатель автоматический однополюсный 6А С SH201L 4.5кА (SH201L C6)

ABB

2CDS241001R0064

1

Лампа CL2-523G зеленая со встроенным светодиодом 230В AC

ABB

1SFA619403R5232

2





Комплектующие шкафа



Корпус ЩО-70 (2200х600х600)

БЭТ

ЩО70.1-600

5
