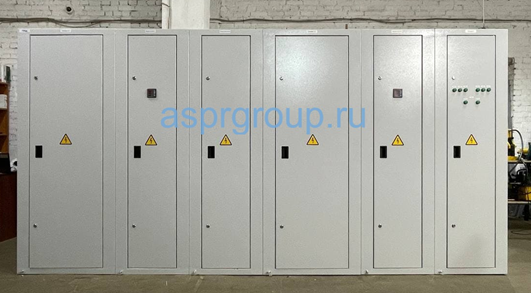

ГРЩ на 800А
Главный распределительный щит
Главный распределительный щит ГРЩ для предприятия по созданию радиоэлектронных систем в г. Санкт-Петербург. При проектировании данного электрощита главным фактором играла скорость поставки комплектующих. Так как предприятие требовало только комплектующие ABB, собирали детали по всему Северо-Западу.
Отходящие линии были на оборудовании ABB серии TMAX и модульных автоматах S200. Помещение предназначалось для склада, поэтому никакие автоматы защиты двигателей и т.д. не потребовались.
Корпуса электрощита выбрали ЩО-70 исходя из цены и доступности, ошиновка была сделана медной шиной 100х5.
Вместе с данным электрощитом также были собраны различные электрощиты ЩС, распределительные электрощиты ЩР и розеточные боксы
Спецификация щита:
|
Наименование |
Произв. |
Арт. |
Кол-во |
|
Рубильник OT800E03 800A 3-полюсный (без ручки управления и переходника) |
ABB |
1SCA022753R5920 |
2 |
|
Ручка управления OTV800EK черная для прямого монтажа на рубильники OT630..800Е |
ABB |
1SCA022804R6340 |
3 |
|
Рубильник OT630E03 до 630A 3-полюсный (без ручки управления) |
ABB |
1SCA022775R3670 |
1 |
|
Выключатель автоматический трехполюсный ВА-630А 36кА Tmax5N PR221DS-LS/I In=630А F F |
ABB |
1SDA054396R1 |
2 |
|
Выключатель автоматический XT4N 250 TMA 200-2000 3 полюса F F |
ABB |
1SDA068090R1 |
2 |
|
Выключатель автоматический XT4N 250 TMA 250-2500 3p F F |
ABB |
1SDA068092R1 |
2 |
|
Выключатель автоматический трехполюсный XT1B 160 TMD 100-1000 F F |
ABB |
1SDA066807R1 |
1 |
|
Выключатель автоматический трехполюсный XT1B 160 TMD 160-1600 F F |
ABB |
1SDA066809R1 |
2 |
|
Выводы силовые для стационарного выключателя FC CuAl 1x120...240мм.кв XT1 (3шт) |
ABB |
1SDA067159R1 |
1 |
|
Выключатель автоматический трехполюсный 80А С S203 6кА (S203 C80) |
ABB |
2CDS253001R0804 |
5 |
|
Выключатель автоматический трехполюсный 32А С S203 6кА (S203 C32) |
ABB |
2CDS253001R0324 |
6 |
|
Выключатель автоматический трехполюсный 63А С S203 6кА (S203 C63) |
ABB |
2CDS253001R0634 |
4 |
|
Выключатель автоматический трехполюсный 25А С S203 6кА (S203 C25) |
ABB |
2CDS253001R0254 |
4 |
|
Выключатель автоматический трехполюсный 16А С S203 6кА (S203 C16) |
ABB |
2CDS253001R0164 |
2 |
|
Выключатель автоматический трехполюсный 100А С S203 6кА (S203 C100) |
ABB |
2CDS253001R0824 |
2 |
|
Выключатель автоматический однополюсный 16А С S201 6кА (S201 C16) |
ABB |
2CDS251001R0164 |
5 |
|
Выключатель автоматический однополюсный 25А С S201 6кА (S201 C25) |
ABB |
2CDS251001R0254 |
2 |
|
Выключатель автоматический трехполюсный 40А D S203 6кА (S203 D40) |
ABB |
2CDS253001R0401 |
1 |
|
Выключатель автоматический трехполюсный 50А D S203 6кА (S203 D50) |
ABB |
2CDS253001R0501 |
1 |
|
Рубильник OT100F3 3п с рукояткой DIN/винт серый (1SCA105004R1001) |
ABB |
1SCA105004R1001 |
2 |
|
Выключатель автоматический трехполюсный 63А С S203 6кА (S203 C63) |
ABB |
2CDS253001R0634 |
1 |
|
Контактор AF65-30-00-13 катушка управления 100-250В AC/DC |
ABB |
1SBL387001R1300 |
2 |
|
Блокировка механическая реверсивная VM96-4 для контакторов AF40-AF96 |
ABB |
1SBN033405T1000 |
1 |
|
Контакт CAL4-11 1НО 1НЗ боковой для контакторов AF09-AF96 и NF |
ABB |
1SBN010120R1011 |
2 |
|
Выключатель автоматический трехполюсный 6А С SH203L 4.5кА (SH203L C6) |
ABB |
2CDS243001R0064 |
3 |
|
Реле контроля CM-MPS.21S с контр нуля, Umin/Umax=3х180-220В/240-280BAC, обрыв, чередование, асимм-я 2-25%, tрег =0-30с, 2ПК, пружинные клеммы |
ABB |
1SVR730885R3300 |
1 |
|
Лампа CL2-523G зеленая со встроенным светодиодом 230В AC |
ABB |
1SFA619403R5232 |
8 |
|
Трансформатор тока ТТИ-60 750/5А 15ВА класс 0,5S |
ИЭК |
ITT40-3-15-750 |
14 |
|
Счетчик электроэнергии Меркурий 234 ARTM-03 PBR.G трехфазный многотарифный, 5(10), кл.точ. 0.5S/1.0, Щ, ЖКИ, оптопорт,GSM,2*RS485 2 Тарифа МСК |
Инкотекс |
234ARTM03PВR.G |
2 |
|
Коробка испытательная переходная (КИП) |
|
4309550 |
2 |
|
Прибор измерительный универсальный AC DMTME-72 (DMTME-72) |
ABB |
2CSG132030R4022 |
2 |
|
Выключатель автоматический трехполюсный 6А С SH203L 4.5кА (SH203L C6) |
ABB |
2CDS243001R0064 |
2 |
|
Корпус ЩО-70 (2200х600х600) |
БЭТ |
ЩО70.1-600 |
4 |
|
Корпус ЩО-70 (2200х800х600) |
БЭТ |
ЩО70.1-800 |
2 |
|
Торцевая панель ЩО-70 (2000х600) |
БЭТ |
ТПЩ-20-1 |
4 |
|
Задная стенка ЩО-70 (2000х600) |
БЭТ |
ЗСЩ-600 |
4 |
|
Задная стенка ЩО-70 (2000х800) |
БЭТ |
ЗСЩ-800 |
2 |
|
Крыша ЩО-70 (600х600) |
БЭТ |
КЩ-600 |
4 |
|
Крыша ЩО-70 (800х600) |
БЭТ |
КЩ-800 |
2 |
|
Монтажная панель (50х600) |
БЭТ |
МП50*600ШЩ |
16 |
|
Монтажная панель (220х600) |
БЭТ |
МП220*600ШЩ |
16 |
|
Монтажная панель (50х800) |
БЭТ |
МП50*800ШЩ |
8 |
|
Монтажная панель (220х800) |
БЭТ |
МП220*800ШЩ |
8 |
