Проектирование главного распределительного щита (ГРЩ)
Что такое ГРЩ

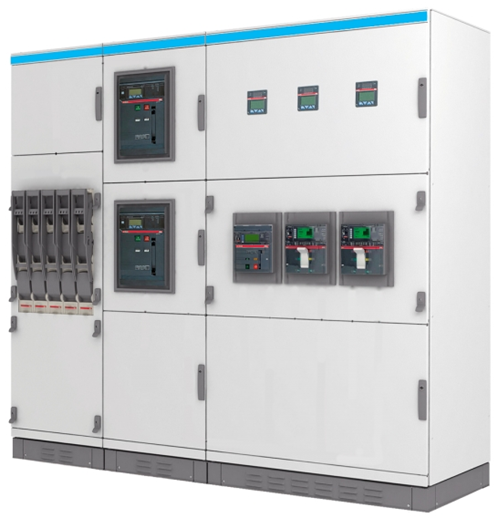

Главный распределительный щит, ГРЩ – очень важное и ответственное устройство. С него начинается снабжение электричеством любого объекта. Щит ГРЩ – самое первое, главное устройство на вводе электричества в жилой дом, цех, административное здание. При неисправности ГРЩ от электричества отключается весь объект.
Поэтому проектирование ГРЩ требует от исполнителей высокой квалификации и внимания к мелочам. Опыт, накопленный компанией «Снаб-Электро» за много лет разработки и производства ГРЩ и другого щитового электрооборудования в СПБ, показывает, что щиты ГРЩ почти всегда – индивидуальные устройства, собираемые под конкретный объект. Но перечень основных требований к ним и базовых функций более или менее стандартный. В ГРЩ также может устанавливаться различное дополнительное оборудование – устройство АВР, или счетчики учета электроэнергии, например.
Похожее по своим функциям и устройству на ГРЩ ВРУ, вводно-распределительное устройство, имеет ограничения по мощности. ВРУ может выполнять функции ГРЩ, когда энергопотребление на объекте небольшое.
До начала проектирования
При разработке технического задания, предшествующего началу проектирования, все эти требования и задачи собираются в одном документе. Основные задачи:
- Прием и распределение по объекту электрической энергии определенной мощности (силы тока). Это главная характеристика щита.
Защита входящей линии и исходящих линий от токов перегрузки, короткого замыкания и утечек. Должен быть вводный автомат, или рубильник с предохранителями на номинал щита. На отходящих линиях свои защитные устройства со своими параметрами – автоматические выключатели, УЗИПы, дифавтоматы и т.д. При этом должны выполняться требования селективности.
- Индикация – контрольные лампы, электроизмерительные приборы.
- Управление – кнопки и переключатели, наружные и внутренние.
- Дополнительные задачи: ввод резерва АВР, учет электроэнергии, управление подключением-отключением отходящих линий – контроллеры, контакторы и т.д.
Проектирование ГРЩ

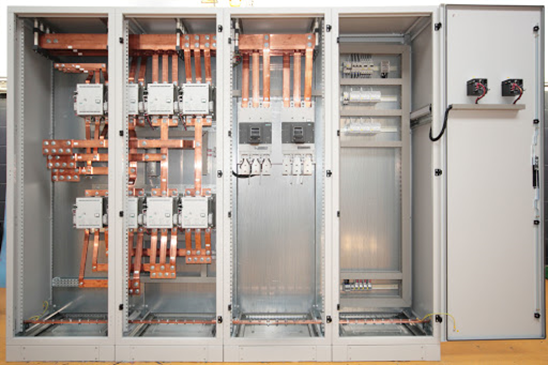

При проектных работах учитывается расположение входящих кабелей, параметры имеющегося помещения для ГРЩ (при внутренней установке). Целесообразно использовать базовые проекты под вводимую мощность, которые затем дополняются необходимыми устройствами. Обычно под ГРЩ выделяется один или несколько металлических шкафов с доступом с одной или с двух сторон, в зависимости от объема требуемого оборудования. Оборудование по своему назначению может быть разделено по панелям и секциям ГРЩ.

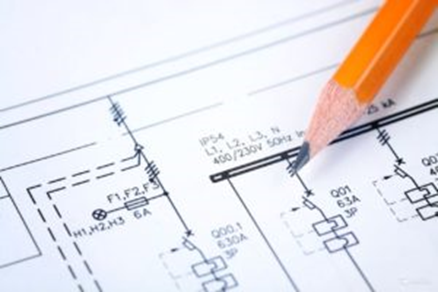

После завершения проекта заказчик (или сразу производственники «Снаб-Электро») получают всю необходимую документацию для сборки ГРЩ: схемы, чертежи, спецификации, описания.
Такое ответственное устройство, как ГРЩ, после установки на место, подключения и перед вводом в эксплуатацию обязательно должно пройти пусконаладку, которую мы тоже рекомендуем доверить нашим специалистам, как и последующее обслуживание. Тогда весь жизненный цикл электрощитового оборудования будет проходить под контролем компании «Снаб-Электро», что значительно повысит надёжность его работы.
У нас можно купить готовые стандартные щиты ГРЩ в СПб, заказать нестандартные по вашему проекту или создать проект с нуля. Благодаря собственному производству и сборке ГРЩ, ВРУ, силовых шкафов и других видов НКУ мы можем предложить клиентам в Санкт-Петербурге очень привлекательные цены. Кроме того, наши специалисты проводят подключение ГРЩ и дальнейшее регулярное техническое обслуживание и ремонт. Наш опыт – ваше преимущество.
