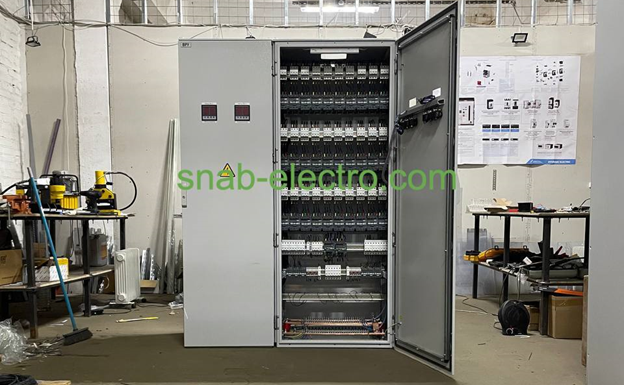

Распределительный электрощит для майнинг-фермы

Нам поступило интересное предложение для проектирования и подбора оборудования для распределения электроэнергии внутри контейнера с фермами.

Клиенту предложили хорошо отработанное решение с АВР на 2 ввода и отходящими линиями из автоматических выключателей и контакторов. Вводные автоматы взяли фирмы Hyundai на 800А, корпуса для электрощитов МОРСВЯЗЬАВТОМАТИКА МСА.

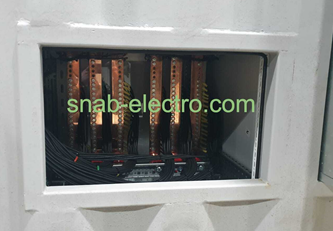

Ввод в электрощит сбоку, а вывод сверху. Ниже на фотографии реализованный ввод в контейнер с улицы:

Для ошиновки, несмотря на стоимость в момент сборки, взяли медь, так как мы были ограничены местом для установки электрощита.

Спецификация щита:

Наименование

Произв.

Арт.

Кол-во





Вводные аппараты



Автоматический выключатель HGM800S 3PT4BS0000C 00800F 504-800A ток к.з. 65kA AC380/415В

Huyndai



2

Вспомогательный контакт AUX 40GM C1 (1 пер. конт.) для HGM/HGE400/630/800 UCB400,630,800R/S/H/L



13.03.04.000287

2





Групповые аппараты



Выключатель автоматический трехполюсный 63А С iC60N 6кА

Schneider Electric

A9F79363

30





Оборудование учета



Трансформатор тока ТТИ-60 800/5А 5ВА без шины класс точности 0.5S





6

Коробка клеммная испытательная переходная





2

Счетчик эл.энергии Меркурий 230 АRT-03 PQRSIDN трехф-й многотарифный, 5(7,5), кл.точ. 0.5S/1 .0, Щ, ЖКИ, IrDA, CAN/RS485 2 тарифа МСК (230ART03PQRSIDN 2тар.МСК)

Инкотекс



2

Мультиметр ОВЕН ИМС-Ф1.Щ1





2





Комплектующие шкафа



Корпус ШНС IP-31 600х600х2000



ШНС-IP-31-6060200

1

Панель боковая 600х2000 IP-31



ПБШ60200-IP-31

2

Угловой элемент цоколя 200мм. (4 шт.)



ЦУЭ02

2

Панель цоколя 600х200 (2 шт.)



ЦП6020

6

Панель цоколя 800х200 (2 шт.)



ЦП8020

2

Продольная рейка 75х20 L=600



ПРР7560

8

Поперечный швеллер 50х20 L=600



ПШ5060

6

Соединительный комплект (уплотнитель, комплект скоб, метизы)



СК

1

Закладная гайка М6



-

50

Винт резьбовыдавливающий М5х16 DIN7500



-

50

Корпус ШНС IP-31 800х600х2000



ШНС-IP-31-8060200

1

Продольная рейка 75х20 L=600



ПРР7560

16

Поперечный швеллер 50х20 L=800



ПШ5080

10

Закладная гайка М6



-

50

Винт резьбовыдавливающий М5х16 DIN7500



-

50
