Сборка и поставка ГРЩ из пяти панелей

Сборка и поставка ГРЩ из пяти панелей

В декабре 2020 года, наш коллектив начал изготовление ГРЩ из -ти панелей для жилого дома в деревне Агалатово (Север Ленинградской области). Сложность состояла в очень маленькой комнате для пяти панелей ГРЩ под лестницей. Установить в ряд все панели ЩО-70 очевидно было невозможно. Тогда нашими специалистами был проработан вариант установить две панели ЩО-70 с вводными автоматическими выключателями и схемой «крест» вместе, а остальные панели ГРЩ сделать из навесных шкафов (и объединить все кабелем).

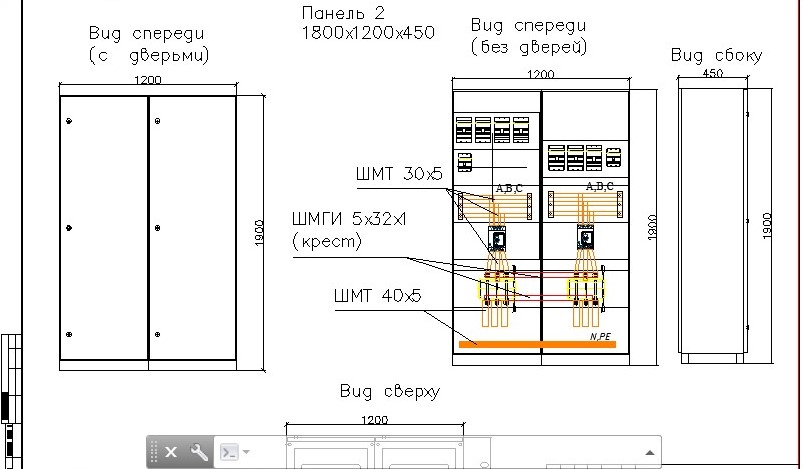

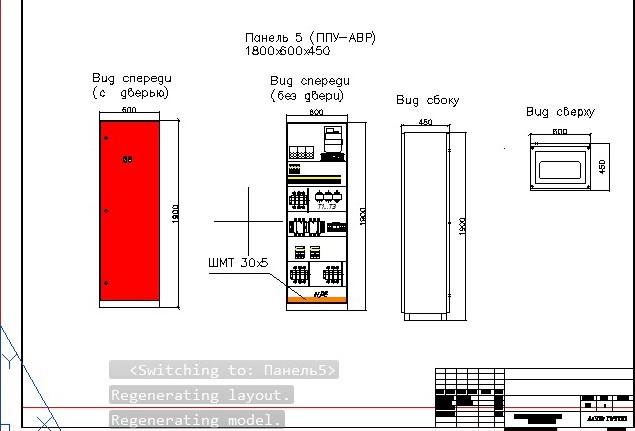

На бумаге это выглядело так:

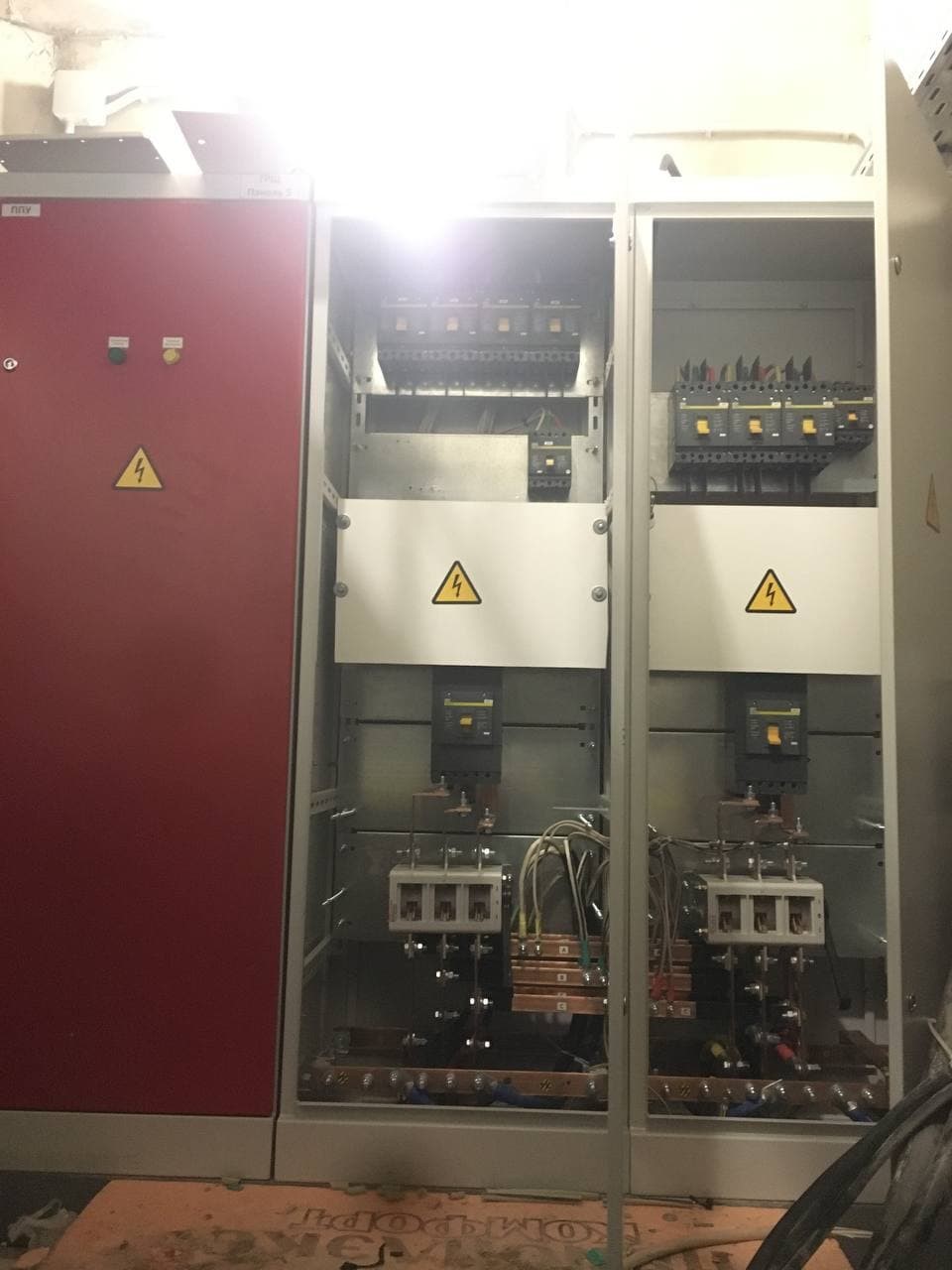

Панель ППУ в результате имело такой вид:

Так как такой запрос, очевидно, имел срочный характер, мы подобрали весь главный распределительный щит ГРЩ на ИЕК, EKF, КЕАЗ. Брали все от разных поставщиков по наличию.

Задача была выполнена в срок. Обращайтесь к нам за покупкой ГРЩ, мы делаем все, что бы ваши стройки не стояли без электрощитового оборудования.

Спецификация основного оборудования данного ГРЩ:

ГРЩ панель 1

Выключатель-разъединитель ВР32У-39А31220 630А 1 направление с дугогасительными камерами несъемная левая/правая рукоятка MAXima

ЭКФ

Uvr32-39a31220

2

Выключатель автоматический ВА55-41-330010-630А-690AC-УХЛ3

КЭАЗ

220434

2

Трансформатор тока измерительный Т-0,66 5 ВА 0,5 500/5 S

ФКУ ИК-1 (Кострома)

ОС0000031280

6

Коробка испытательная переходная ИКП (аналог ИК, ИКК, латунь) TDM

TDM

SQ0836-0005

2

Счетчик Меркурий 234-ARTМ-03 PВR.G 5(10)А, 3 ф, мн.т., кл.т.

Инкотэкс

 234-ARTМ-03 PВR.G

2

КЛ 1200*1800*800 (Ш*В*Г) IP65 с перегородкой, пластронами





1

ГРЩ панель 2

Выключатель-разъединитель ВР32И-39А31240 630А IEK

ИЭК

SRK01-121-630

2


Выключатель автоматический ВА04-36-340010-320А-3200-690AC-УХЛ3-КЭАЗ

КЭАЗ

107556

2

Выключатель автоматический трехполюсный ВА88-35 125А 35кА РЭ1250А

ИЭК

SVA30-3-0125

5

Выключатель автоматический трехполюсный ВА88-35 100А 35кА РЭ1000А

ИЭК

SVA30-3-0100

2

Выключатель автоматический трехполюсный ВА88-33 63А 35кА РЭ630А

ИЭК

SVA20-3-0063

2

Корпус ЩО-70 (2200х1000х600)

БЭТ

ЩО70.1-1000

1

Торцевая панель ЩО-70 (2000х600)

БЭТ

ТПЩ-20-1

2

Задная стенка ЩО-70 (2000х1000)

БЭТ

ЗСЩ-1000

1

Крыша ЩО-70 (1000х600)

БЭТ

КЩ-1000

1

Монтажная панель (50х1000)

БЭТ

МП50*1000ШЩ

4

Монтажная панель (220х1000)

БЭТ

МП220*1000ШЩ

4

ГРЩ панель 3

Выключатель нагрузки (мини-рубильник) ВН-32 3Р 40А ИЭК

ИЭК

MNV10-3-040

1

Выключатель автоматический трехполюсный 40А С ВА47-100 10кА

ИЭК

MVA40-3-040-C

1

Выключатель автоматический трехполюсный 20А С ВА47-100 10кА

ИЭК

MVA40-3-020-C

3

Выключатель автоматический однополюсный 16А С ВА47-100 10кА

ИЭК

MVA40-1-016-C

2

Выключатель автоматический дифференциальный АД-12 2п 10А 30мА С

ИЭК

MAD10-2-010-C-030

1

Выключатель автоматический дифференциальный АД-14 4п 16А 30мА С

ИЭК

MAD10-4-016-C-030

2

Выключатель автоматический однополюсный 6А C ВА47-60M 6кА

ИЭК

MVA31-1-006-C

2

Расцепитель независимый РН47-60М на DIN-рейку для ВА47-60M IEK

ИЭК

MVA31D-RN-1

2

Выключатель автоматический трехполюсный 16А С ВА47-100 10кА

ИЭК

MVA40-3-016-C

1

Выключатель автоматический однополюсный 10А С ВА47-100 10кА

ИЭК

MVA40-1-010-C

1

Счетчик эл.энергии Меркурий 234 ARTM-01 PBR.G трехф. многотарифный 5(60) кл.точн. 1.0/2 .0 Щ ЖКИоптопорт GSM 2*RS485,2 Тарифа МСК

Инкотэкс

 234-ARTМ-01 PВ.G

1

Щит монтажный ЩМП 1000х650х300 IP31 УХЛ3 металлический с замком без окна ЩМП-5-0

ИЭК

YKM40-05-31

1

ГРЩ панель 4

Выключатель нагрузки (мини-рубильник) ВН-32 3Р 25А ИЭК

ИЭК

MNV10-3-025

3

Выключатель автоматический трехполюсный 25А С ВА47-100 10кА

ИЭК

MVA40-3-025-C

2

Выключатель автоматический однополюсный 16А С ВА47-100 10кА

ИЭК

MVA40-1-016-C

3

Выключатель автоматический трехполюсный 16А С ВА47-100 10кА

ИЭК

MVA40-3-016-C

1

Выключатель автоматический однополюсный 10А С ВА47-100 10кА

ИЭК

MVA40-1-010-C

4

Счетчик эл.энергии Меркурий 234 ARTM-01 PBR.G трехф. многотарифный 5(60) кл.точн. 1.0/2 .0 Щ ЖКИоптопорт GSM 2*RS485,2 Тарифа МСК

Инкотэкс

 234-ARTМ-01 PВ.G

1

Контактор КМИ малогабаритный 32А катушка управления 230В АС 1НО

ИЭК

KKM21-032-230-10

2

Механизм блокировки для реверсивной схемы КМИ (09А-32А)

ИЭК

KKM10D-MB

1

Приставка ПКИ-22 дополнительные контакты 2з+2р

ИЭК

KPK10-22

2

Реле напряжения РНПП-311М трехфазное

Новатэк

3425601311

2

Выключатель автоматический трехполюсный 6А С ВА47-29 4.5кА

ИЭК

MVA20-3-006-C

2

Лампа AD-22DS LED матрица 22мм желтый 230В

ИЭК

BLS10-ADDS-230-K065

1

Лампа AD22DS(LED)матрица d22мм зеленый 230В ИЭК

ИЭК

BLS10-ADDS-230-K06

1

Щит монтажный ЩМП 1000х650х300 IP31 УХЛ3 металлический с замком без окна ЩМП-5-0

ИЭК

YKM40-05-31

1

ГРЩ панель 5

Выключатель-разъединитель ВР32У-35А31220 250А 1 направление с дугогасительными камерами несъемная левая/правая рукоятка MAXima

ЭКФ

uvr32-35a31220

3

Выключатель автоматический трехполюсный ВА88-33 125А 35кА РЭ1250А

ИЭК

SVA20-3-0125

2

Выключатель автоматический трехполюсный 20А С ВА47-100 10кА

ИЭК

MVA40-3-020-C

1

Выключатель автоматический однополюсный 16А С ВА47-100 10кА

ИЭК

MVA40-1-016-C

2

Выключатель автоматический однополюсный 10А С ВА47-100 10кА

ИЭК

MVA40-1-010-C

4

Выключатель автоматический трехполюсный 32А С ВА47-100 10кА

ИЭК

MVA40-3-032-C

4

Выключатель автоматический трехполюсный 25А С ВА47-100 10кА

ИЭК

MVA40-3-025-C

1

Трансформатор тока измерительный Т-0,66 5 ВА 0,5 150/5 S

ФКУ ИК-1 (Кострома)

ОС0000002201

3

Коробка испытательная переходная ИКП (аналог ИК, ИКК, латунь) TDM

TDM

SQ0836-0005

1

Счетчик Меркурий 234-ARTМ-03 PВR.G 5(10)А, 3 ф, мн.т., кл.т.

Инкотэкс

 234-ARTМ-03 PВR.G

1

Контактор КТИ 150А катушка управления 230В АС реверсивный 2НО

ИЭК

KKT53-150-230-10

1

Приставка ПКИ-22 дополнительные контакты 2з+2р

ИЭК

KPK10-22

2

Реле напряжения РНПП-311М трехфазное

Новатэк

3425601311

2

Выключатель автоматический трехполюсный 6А С ВА47-29 4.5кА

ИЭК

MVA20-3-006-C

2

Лампа AD-22DS LED матрица 22мм желтый 230В

ИЭК

BLS10-ADDS-230-K065

1

Лампа AD22DS(LED)матрица d22мм зеленый 230В ИЭК

ИЭК

BLS10-ADDS-230-K06

1

Корпус ЩО-70 (2200х800х600)

БЭТ

ЩО70.1-800

1

Торцевая панель ЩО-70 (2000х600)

БЭТ

ТПЩ-20-1

2

Задная стенка ЩО-70 (2000х800)

БЭТ

ЗСЩ-800

1

Крыша ЩО-70 (800х600)

БЭТ

КЩ-800

1

Монтажная панель (50х800)

БЭТ

МП50*800ШЩ

4

Монтажная панель (220х800)

БЭТ

МП220*800ШЩ

4



Для заказа ГРЩ направьте запрос на почту info@snab-elektro.ru либо заполните форму обратной связи.

Описание услуги по сборке ГРЩ: Перейти
