ГРЩ – центральный элемент системы электроснабжения любого объекта, который принимает электроэнергию от внешнего источника и распределяет её по всем потребителям. Он необходим для обеспечения стабильности, безопасности и рациональности работы всей электроустановки. Чтобы выбрать правильный щит, важно понимать, какие типы существуют и как они различаются по характеристикам.

Типы ГРЩ по конструкции

По конструкции ГРЩ могут быть односекционными, многосекционными и модульными. Это определяет, насколько гибкой будет система распределения энергии и как легко её можно адаптировать под разные цели.

Односекционные

Самые простые в исполнении, представляют собой одну панель, в которой размещаются все элементы для распределения и защиты электроэнергии. Эти щиты идеально подходят для небольших объектов, таких как частные дома или небольшие офисы. Они могут включать в себя вводное устройство, распределительные автоматические выключатели и другие элементы защиты.

Многосекционные

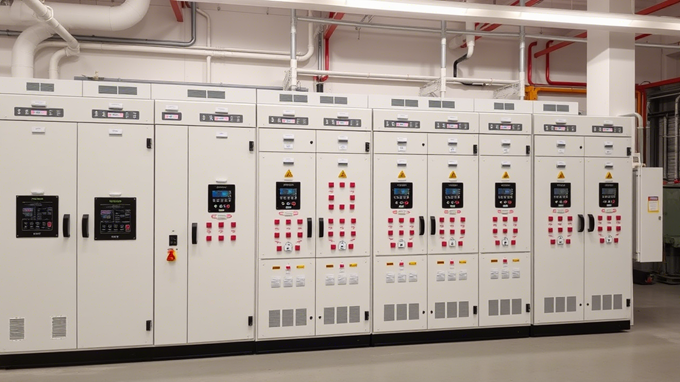

Состоят из нескольких отдельных секций, каждая из которых выполняет свою роль: например, одна секция может быть ответственной за вводную часть, другая — за распределение энергии, а третья — за учет потребления. Многосекционные щиты используются на крупных объектах, где необходима гибкость и расширяемость системы. Это может быть промышленное предприятие, торговый центр или офисное здание с множеством подразделений.

Модульные

Конструкции, собранные из стандартных модулей, которые могут быть легко заменены или дополнены. Такие щиты позволяют быстро адаптировать систему под изменяющиеся потребности, что особенно актуально для динамично развивающихся объектов. Применяют в крупных инфраструктурных проектах, где потребность в постоянных изменениях в электроснабжении высока.
Выбор конструкции ГРЩ зависит от особенностей объекта. Односекционные щиты подойдут для небольших объектов, многосекционные – для крупных, где требуется более сложная схема распределения, а модульные щиты предоставляют гибкость для динамично меняющихся условий эксплуатации.

Типы ГРЩ по номинальному току

Номинальный ток ГРЩ – это максимальное значение тока, который щит способен пропустить через себя без перегрева или повреждения. В зависимости от этого параметра главные распределительные щиты делятся на два основных типа.
1.    ГРЩ низкого номинального тока (до 800-1000А). Наиболее распространённый вариант для большинства объектов. До 800-1000А ГРЩ идет без воздушных выключателей. На вводе ставится обычный автоматический выключатель и нет необходимости делать отверстия в двери под выкатные выключатели.

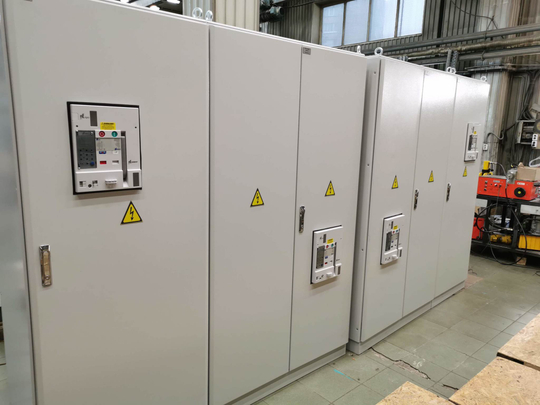

2.    ГРЩ с высоким номинальным током (от 1000А до 6300А). Используют в промышленных энергетических установках, где требуется более мощная электросистема. В качестве вводных выключателей ставятся воздушные автоматические выключатели в выкатном исполнении, то есть размыкание цепи происходит физическим извлечением выключателя из цепи при необходимости.

Номинальный ток ГРЩ должен соответствовать предполагаемой нагрузке объекта. Важно правильно рассчитать максимальную нагрузку, чтобы обеспечить бесперебойную работу электрооборудования.

ГРЩ с учётом электроэнергии и без

Одним из важных моментов при выборе главных щитов является необходимость учета потребляемой энергии. На многих объектах это обязательное требование, и наличие встроенных счетчиков электроэнергии становится важной частью системы.
•  ГРЩ с учетом электроэнергии встроенные в схему счетчики, фиксирующих количество потребленной электроэнергии. Это особенно важно для коммерческих объектов, где необходимо контролировать расход энергии для дальнейшего выставления счетов. Такие щиты могут быть оснащены несколькими счетчиками, каждый из которых учитывает потребление для разных секций или групп потребителей.
• ГРЩ без учета электроэнергии не имеют встроенных счетчиков. Этот вариант используют на объектах, где учет потребления не является критически важным, либо счетчики уже установлены отдельно. Такие щиты достаточно просты и дешевле, что делает их идеальными для жилых объектов или небольших предприятий, где нет необходимости в детальном учете потребления.
Если на вашем объекте необходимо учитывать потребление электроэнергии, то выбор ГРЩ с встроенным счетчиком – это логичное решение. Для объектов, где контроль за расходами не критичен, можно обойтись щитами без учета энергии.

Применение ГРЩ

Знание типов ГРЩ и их характеристик поможет правильно выбрать оборудование в зависимости от нужд объекта. Рассмотрим, где применяются различные типы ГРЩ:
• Односекционные ГРЩ идеально подходят для жилых домов, небольших офисов, торговых точек. Их можно установить в компактных помещениях, они быстро монтируются и не требуют сложных настроек.
•  Многосекционные ГРЩ применяются в больших жилых и административных зданиях, на промышленных объектах, в торговых центрах. Многосекционные щиты позволяют эффективно распределить нагрузку и организовать резервирование энергии, что критично для крупных объектов.
• Модульные ГРЩ незаменимы в быстро развивающихся объектах или тех, где требуется частое изменение конфигурации. Это могут быть новые строительные комплексы, заводы, учреждения с изменяющимся количеством потребителей.
Понимание, где и как использовать тот или иной тип ГРЩ, поможет вам выбрать оборудование, которое будет эффективно выполнять свои функции. Односекционные щиты подойдут для жилых и малых объектов, многосекционные — для крупных, а модульные — для объектов с высокой динамичностью. Выбирайте в зависимости от масштабов и требований вашего объекта.

Почему стоит заказать ГРЩ в Снаб-Электро

Хотя многие типовые ГРЩ подходят для большинства объектов, индивидуальный заказ щита – это оптимальное решение для объектов с особыми требованиями. Заказ ГРЩ на заказ позволяет точно учитывать особенности электросети, требования по защите, учету энергии и другим параметрам. Мы предлагаем сборку ГРЩ на заказ, где каждый элемент тщательно подбирается в зависимости от нужд вашего объекта. Это гарантирует не только надежность и безопасность, но и оптимизацию всех рабочих процессов.
