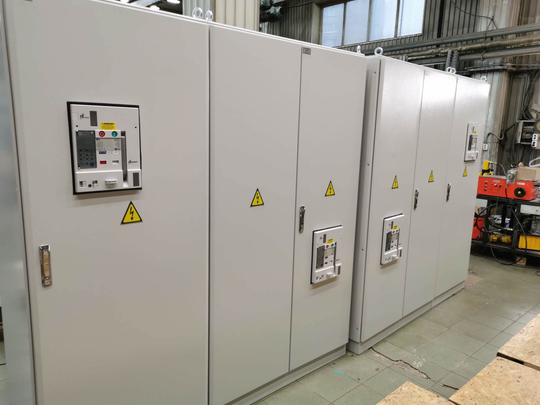

Грамотно разработанная схема главного распределительного щита (ГРЩ) – это основа безопасной и эффективной работы электросистемы объекта. На ней отображают состав оборудования, способы подключения, параметры защиты и логика работы системы. Ошибки в проектировании могут привести к перегрузкам, нештатным ситуациям и даже выходу из строя дорогостоящего электрооборудования.
Разработка схемы ГРЩ – сложный инженерный процесс, включающий расчет нагрузок, выбор оборудования и соблюдение нормативных требований.
На чем основывается проектирование схемы ГРЩ
Перед созданием схемы необходимо собрать исходные данные. К ним относятся:
• суммарная мощность потребителей;
• категории надежности электроснабжения;
• режим работы сети (однофазный, трехфазный, с заземлением или без него);
• требования по учету электроэнергии;
• необходимость резервирования и автоматического переключения источников питания.
Эти параметры определяют конфигурацию ГРЩ, состав оборудования и выбор защитных устройств. Например, если объект относится к первой категории надежности, требуется резервный источник питания с автоматическим вводом резерва (АВР).
Как создают схему ГРЩ

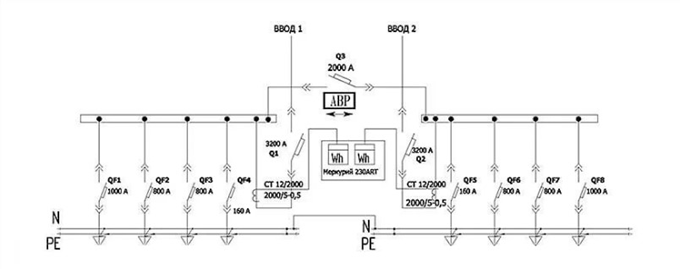

Проектирование начинают с разработки однолинейной схемы. Она наглядно показывает основные элементы системы и их взаимосвязи.
На схеме отображают:
• вводные и секционные автоматические выключатели;
• распределительные шины;
• отходящие линии и их характеристики;
• устройства учета электроэнергии;
• системы защиты и контроля.
Схема разрабатывается в специализированном ПО, таком как AutoCAD, EPLAN или Kompas-3D. После этого проводится расчет токов короткого замыкания, проверяется выбор кабелей, устройств защиты и коммутационной аппаратуры.
Структура схемы ГРЩ
|
Раздел |
Что включает |
|
Вводная часть |
Тип питания (однофазное, трехфазное), вводные автоматы, АВР |
|
Распределение |
Шины, отходящие линии, группы потребителей |
|
Защита |
Автоматические выключатели, предохранители, УЗО |
|
Учет |
Счетчики электроэнергии, трансформаторы тока |
|
Автоматика |
Контроллеры, системы мониторинга, управление нагрузками |
После разработки схемы проводится ее согласование. Она должна соответствовать нормативным документам: ПУЭ, ГОСТ и СП, а также учитывать требования заказчика.
Виды схем ГРЩ
Схемы главного распределительного щита разрабатываются с учетом особенностей объекта, требуемого уровня надежности и системы электроснабжения. В зависимости от конфигурации электросети применяются разные типы схем.
|
Критерий |
Тип схемы |
Описание |
|
Число вводов |
Одновводные |
Питаются от одного источника, применяются на небольших объектах. |
|
Двухвводные |
Имеют два независимых источника, повышают надежность питания. |
|
|
С несколькими вводами и секционированием |
Обеспечивают высокую отказоустойчивость для критически важных объектов. |
|
|
Тип схемы питания |
Радиальная |
Простая схема, каждая линия подключается напрямую к шине. |
|
Петлевая (кольцевая) |
Потребители получают питание с двух сторон, что повышает надежность. |
|
|
С резервированием |
Включает АВР и резервные источники (например, генераторы). |
|
|
Принцип управления |
Ручные |
Все переключения выполняются оператором вручную. |
|
Автоматизированные |
Включают контроллеры для автоматического управления. |
|
|
Удаленного управления |
Позволяют контролировать ГРЩ через SCADA или интернет. |
|
|
Способ учета электроэнергии |
Без учета |
Применяется в объектах с расчетным потреблением. |
|
С групповым учетом |
Фиксирует расход электроэнергии по группам потребителей. |
|
|
С индивидуальным учетом |
Позволяет учитывать данные для каждого потребителя отдельно. |
Выбор схемы ГРЩ зависит от требований к надежности, управлению и учету электроэнергии. Грамотное проектирование обеспечивает стабильное электроснабжение, защиту от аварий и удобство эксплуатации.
Компания «Снаб-Электро» разрабатывает схемы и собирает ГРЩ под заказ. Мы учитываем все требования объекта, подбираем надежные комплектующие и гарантируем соответствие действующим стандартам.
