Основные отличия ГРЩ и ВРУ

Главный щит – центральная часть системы энергоснабжения больших объектов. Он принимает энергию от внешней электросети (обычно подстанции) и раздаёт её по зданиям, цехам или другим крупным потребителям.

Вводное устройство распределяет электричество внутри одного здания или отдельного помещения. Основное назначение – защита от перенапряжений и КЗ, а также учет и контроль потребления электрической энергии на конкретном объекте.
Основные отличия двух устройств удобно представить в таблице:

Теперь рассмотрим состав данных устройств.

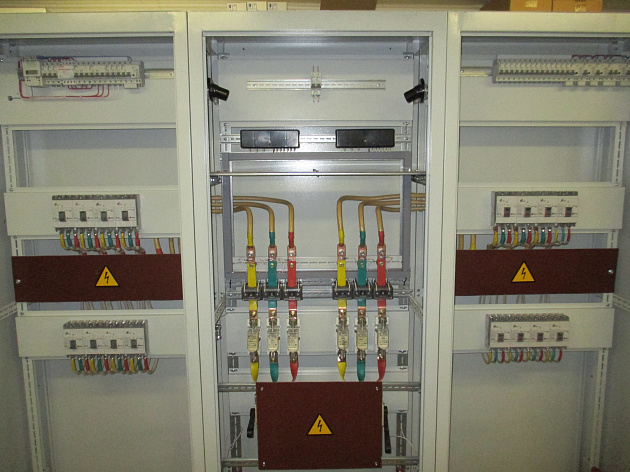

Как устроен ГРЩ

Это металлический шкаф или серия секционных панелей, в которых расположены:
•  Вводные аппараты – автоматы или рубильники, которые подключают ГРЩ к питающей сети.
• Шины – токопроводящие элементы, соединяющие вводное оборудование с распределительными автоматами.
•  Распределительные автоматы передают энергию на потребителей и защищают сеть от разного рода перегрузок.
•  АВР – система, обеспечивающая переключение на резервный источник питания при отключении основного.
• Контрольно-измерительные приборы – амперметры, вольтметры, счетчики электроэнергии.

ГРЩ может состоять из нескольких секций, объединенных в единую систему. Это позволяет гибко распределять нагрузку и повышать надежность энергоснабжения.

Из чего состоит ВРУ

Оно компактнее, чем ГРЩ, но выполняет схожие задачи на уровне конкретного здания. Распределительное устройство включает:
•    Вводное оборудование – автоматы или выключатели, через которые электрическая энергия поступает в здание.
• Устройства защиты – дифференциальные автоматы, УЗО, ограничители перенапряжения.
•   Групповые автоматы – распределяют питание по разным потребителям (офисам, квартирам, этажам).
•    Счетчики используют для учета расхода электричества.

Часто ВРУ размещают в специальных электрощитовых комнатах, а при небольшом количестве потребителей – в этажных шкафах жилых и офисных зданий.

ГРЩ и ВРУ – ключевые элементы энергосистемы, решающие разные задачи. Первый управляет распределением энергии между зданиями, второй – внутри конкретного объекта. Главное, знаковое отличие в расположение устройств в цепи – вначале главный щит, а затем вводное устройство. Оба создают условия для стабильной и безопасной подачи электричества, но их конструкция и принципы работы различаются.

Компания Снаб-Электро занимается проектированием и сборкой ГРЩ и ВРУ на заказ. Мы подбираем оборудование под задачи заказчика, обеспечивая надежность и безопасность энергосистем. Обратитесь к нам за консультацией и расчетом!
